STMicroelectronics ASM330LHB Automotive-6-Achsen-Trägheitsmodul
Das STMicroelectronics ASM330LHB Automotive-6-Achsen-Trägheitsmodul mit hoher Genauigkeit ist ein System-in-Package, das einen digitalen 3-Achsen-Beschleunigungsmesser und ein digitales 3-Achsen-Gyroskop umfasst. Zur Unterstützung der Entwicklung von Anwendungen, die den ASM330LHB nutzen und ASIL-B-Anforderungen erfüllen sollen, werden ein Sicherheitshandbuch und eine Softwarebibliothek angeboten, die gemäß ISO 26262:2018 zertifiziert sind.
Das STM ASM330LHB ist AEC-Q100-konform und wird durch einen dedizierten MEMS-Produktionsfluss industrialisiert, um die Automotive-Zuverlässigkeitsstandards zu erfüllen. Alle Teile werden umfassend bezüglich Temperatur geprüft, um höchste Qualität zu gewährleisten. Die Sensorelemente werden unter Verwendung der proprietären Mikrobearbeitungsverfahren von ST hergestellt. Gleichzeitig werden die IC-Schnittstellen mit der CMOS-Technologie entwickelt, die das Design einer dedizierten Schaltung ermöglicht, die getrimmt ist, um die Eigenschaften des Sensorelements besser anzupassen.
Das ASM330LHB hat einen Vollbeschleunigungsbereich von ±2/±4/±8/±16 g und einen großen Winkelgeschwindigkeitsbereich von ±125/±250/±500/±1000/±2000/±4.000 dps, der die Verwendung in einer großen Auswahl von Automotive-Applikationen ermöglicht. Das Bauteil unterstützt zwei Betriebsmodi, einen Hochleistungsmodus und einen Stromsparmodus. Alle Designelemente des ASM330LHB wurden für eine außergewöhnliche Ausgangsstabilität, ein extrem geringes Rauschen und eine vollständige Datensynchronisierung optimiert, um sensorgestützte Applikationen, beispielsweise Koppelnavigation und Sensorfusion, zu unterstützen.
Das ASM330LHB ist in einem 14-Pin-LGA-Gehäuse (Land-Grid-Array) aus Kunststoff mit einem erweiterten Temperaturbereich bis zu +105 °C untergebracht.
Merkmale
- AEC-Q100-qualifiziert
- Erweiterter Temperaturbereich von -40 °C bis +105 °C
- Embedded-Temperaturausgleich für eine hohe Stabilität über Temperatur
- Android-kompatibel
- Vom Benutzer wählbarer Beschleunigungsmesser mit Skalenendwert bis zu ±16 g
- Erweiterter Gyroskopbereich von ±125 dps bis ±4000 dps
- Zwei Betriebsmodi - Leistungsstarker und stromsparender Modus
- Serielle Schnittstellen I2C, MIPI I3CSM und SPI
- Synchronisierter Sechskanal-Ausgang zur Verbesserung der Genauigkeit von Kopplungsnavigations-Algorithmen
- Programmierbare endlicher Automat
- Machine-Learning-Core
- Programmierbare Smart-Interrupts
- Embedded 3 KB FIFO verfügbar für Unterlast-Host-Prozessor
- ECOPACK und RoHS-konform
Applikationen
- Satellitenpräzise Positionierung
- Vehicle-to-Everything (V2X)
- FAS-Systeme
- Aktive Federung
- Digitale Radar-, Lidar- und Kamerastabilisierung
- Tür-/Kofferraummodule
- Bewegungsaktivierte Funktionen

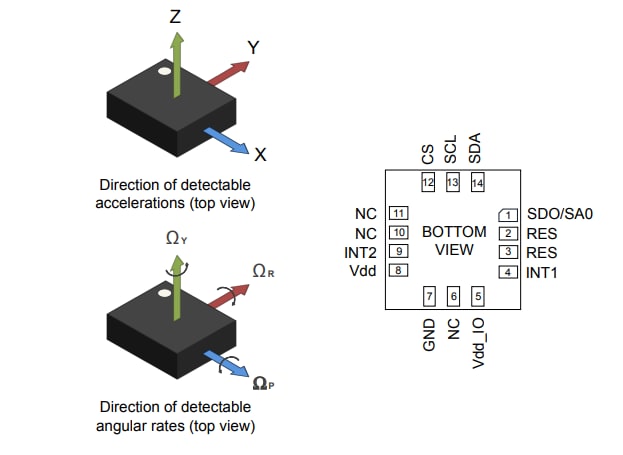

Pin-Verbindungen
Dazugehörige Boards
STMicroelectronics STEVAL-MKI236A 2xASM330LHB Adapterboard
Entwickelt, um die Evaluierung von MEMS-Bauteilen der ASM330LHB-Produktfamilie zu erleichtern.
