ROHM SENSORSHLD1-EVK-101 Evaluationskits für Sensor-AbschirmungROHM SENSORSHLD1-EVK-101 Evaluationskits für Sensor-Abschirmung

ROHM Evaluationskits für Sensor-Abschirmung

Die Evaluationskits für Sensor-Abschirmung von ROHM sind Evaluierungsplattformen mit verschiedenen Sensoren von ROHM und Kionix auf einer einzigen Platine. Die Kits verwenden standardmäßige Arduino-Shield-Schnittstellen-Pins und eine Shield-Schnittstellen-Stiftleiste kann jedes Evaluierungskit verbinden. Es sind mehrere Sensoren enthalten wie Sensoren für analoge Temperatur, digitaler Luftdruck, Hall-Schalter, Magnetometer, digitaler Beschleunigungsmesser, digitales Magnetometer und vieles mehr.

Sensor-Plattform-Kit
(erste Generation)

Sensor-Plattform-Kit (erste Generation)

Das Sensor-Plattform-Kit von ROHM verfügt über eine Basisplatinen- und Breakout-Board-Konfiguration zur Auswertung von Sensordaten, während gleichzeitig zusätzliche Sensoren durch die Verdrahtung der erforderlichen Breakout-Boards für das Enddesign hinzugefügt werden.
Benutzerhandbuch
Mehr erfahren

Multi-Sensor-Abschirmung
(neue Generation)

Multi-Sensor-Abschirmung (neue Generation)

Die Multi-Sensor-Abschirmung von ROHM integriert mehrere Sensoren auf einer kompakten Arduino-kompatiblen Platine. Die Abschirmung ermöglicht eine einfache Verbindung zu jedem Evaluationskit mit einer Abschirmungs-Schnittstellen-Stiftleiste.
Kurzanleitung
Datenblatt

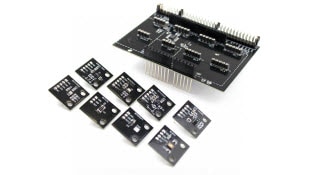

ROHM Sensor-Evaluationskit

ROHM Sensor-Evaluationskit

Das Sensor-Evaluationskit von ROHM ist eine Arduino Uno- und mbed-kompatible Abschirmung, die den Anschluss von bis zu 8 Sensorplatinen ermöglicht und somit ideal für die Entwicklung von Erstausrüstung, Prototyping oder als Lernwerkzeug ist.
Benutzerhandbuch
Mehr erfahren

ROHM-SENSEKIT1-EVK-101/
SENSEKIT2-EVK-101		 SENSORSHLD1-EVK-101 SensorShield-EVK-002
6 Sensoren 10 Sensoren 8 Sensoren
Breakout-Boards verfügbar Keine Breakout-Boards Breakout-Boards verfügbar
Basisplatine enthalten Arduino Shield-Schnittstelle Arduino Shield-Schnittstelle
SENSEKIT2-EVK-101 bestellen SENSORSHLD1-EVK-101 bestellen Benachrichtigen wenn verfügbar

Sensorenliste

Digitaler Umgebungslichtsensor
BH1721FVC –-– –-–
Analoger Umgebungslichtsensor
BH1620FVC –-– –-–
Optischer Näherungs- und Umgebungslichtsensor
–-– RPR-0521 RPR-0521
Omnipolarer Hall-Sensor
BU52011HFV BU52014HFV
(mit Polaritätsdiskriminierung)		 BD7411G

Temperatursensor
BDE0600G BDE0600G BD1020HFV
UV-Sensor
ML8511 ML8511
Luftdrucksensor
–-– BM1383AGLV BM1383AGMV
Geomagnetischer Sensor
–-– BM1422GMV BM1422GMV
Farbsensor
–-– BH1745 BH1747
Beschleunigungsmesser
–-– KX122-1037/1048 KX224-1053
Beschl.-Mag.-Kombi-Sensor
KMX61 KMX62 –-–
Beschl.-Gyro.-Kombi-Sensor
–-– KXG03 –-–
Arduino Uno Rev. 3 Mikrocontroller-Board
Das Arduino Uno Rev. 3 Mikrocontroller-Board basiert auf dem Atmel ATmega328 8-Bit-Mikrocontroller (MCU). Die Arduino UNO verfügt über 14 digitale Eingangs-/Ausgangskontakte (sechs davon können als PWM-Ausgänge verwendet werden), sechs analoge Eingänge und einen 16MHz Quarz. Außerdem bietet das Arduino UNO einen USB-Anschluss, eine Strombuchse, eine Stiftleiste für serielle In-Circuit-Programmierung (In-Circuit Serial Programming - ICSP) und eine Reset-Taste.
NXP LPCXpresso541xx Development Tools für Sensorverarbeitungs-/Bewegungslösungen
NXP LPCXpresso541xx Development Tools für Sensorverarbeitungs-/Bewegungslösungen unterstützen die Mikrocontroller der LPC541xx-Baureihe, die einen extrem geringen Stromverbrauch und eine längere Batterielaufzeit für zahlreiche sensorbasierte "Always-On"-Produkte bieten.
Nordic Semiconductor nRF51822 Bluetooth® Low Energy und drahtloses 2,4GHz-SoC
Das nRF51822 Bluetooth® Low Energy und das drahtlose 2,4GHz-SoC von Nordic Semiconductor bieten ein Multiprotokoll-SoC, das sich für Bluetooth® Low Energy- und drahtlose extrem stromsparende 2,4GHz-Applikationen eignet.
