ROHM Semiconductor BDL00A5 LDO-Regler
ROHM Semiconductor BDL00A5 LDO-Regler umfassen den BDL00A5NUF-C und BDL00A5EFJ-C für Netzteile in verschiedenen Fahrzeuganwendungen. Die Linearregler sind für bis zu 20 V als absolute maximale Spannung ausgelegt und können bis zu 500 mA für den Ausgangsstrom mit einem geringen Stromverbrauch von 30µA (typisch) betrieben werden. Die Referenzspannungsgenauigkeit (ADJ-Pin-Spannungsgenauigkeit) bietet eine sehr hohe Genauigkeit von ±2 %. Die Ausgangsspannung kann zwischen 1 V und 17 V über einen externen Widerstandsteiler eingestellt werden, der mit dem ADJ-Pin verbunden ist. Die Ausgangsabschaltfunktion ist im BDL00A5 integriert. Ein logischer “hoher” am EN-Pin schaltet das Bauteil ein und auf der anderen Seite wird das Bauteil gesteuert, um über einen logischen “niedrigen” Eingang zum EN-Pin zu deaktivieren.
Die BDL00A5 LDO-Regler von ROHM Semiconductor bieten einen integrierten Überstromschutz zum Schutz des Bauteils vor Schäden durch Kurzschluss oder Überlast. Darüber hinaus integrieren die Regler einen Übertemperaturschutz, um Schäden durch Überhitzung zu vermeiden. Darüber hinaus eignen sich Keramikkondensatoren mit niedrigem ESR hervorragend für die Phasenkompensation.
Merkmale
- AEC-Q100-qualifiziert
- Unterstützende Produkte für die funktionale Sicherheit in der Automotive-Industrie
- Ausgangsabschaltfunktion (EN-Funktion)
- Überstromschutz (OCP)
- Übertemperaturschutz (TSD)
- Gehäusegrößen
- VSON10FV3030 3.0 mmm x 3.0 mmm x 1.0 mmm
- HTSOP-J8 4,9 mmm x 6.0 mmm x 1.0 mmm
Applikationen
- Automotive (Antriebsstrang, Karosserie, ECU)
- Infotainment-System in Fahrzeugen
Technische Daten
- Großer Temperaturbereich (TJ): -40 °C bis +150 °C
- Betriebseingangsbereich: 2,9 V bis 18 V
- Stromverbrauch: 30 µA (typisch)
- Abschalt-Schaltstrom: 0 µA (typisch)
- Ausgangsstrombelastbarkeit: 500 mA
- Hohe einstellbare Spannungsgenauigkeit: ±2 %
- Ausgangsspannung: 1 V bis 17 V

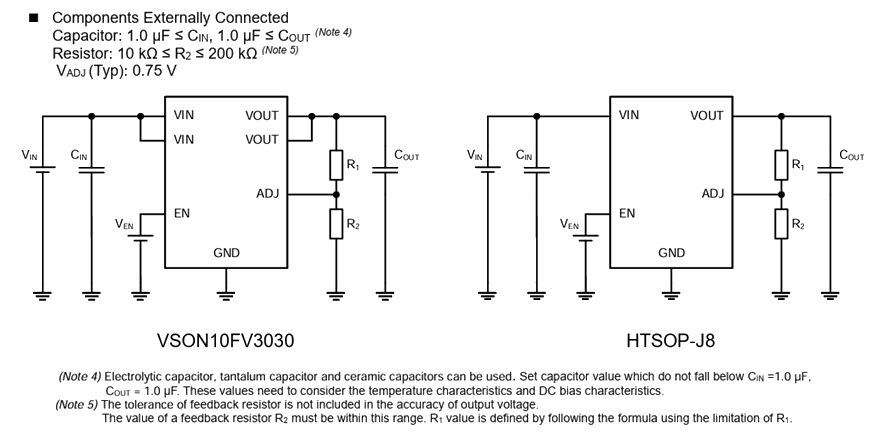

Typische Applikations-Schaltungen
