Microchip Technology BB15L61A Kleinsignalsensor-BBS-Kit
Das BB15L61A Kleinsignalsensor-Building Block Solution(BBS)-Kit von Microchip Technology beinhaltet mehrere Analog- und Mischsignal-Bauteile, die jeweils auf einem separaten BBS-Board konfiguriert sind, um eine einfache Evaluierung und Implementierung in Applikationen zu ermöglichen. Das BB15L61A bietet eine modulare Plattform, die es Benutzern ermöglicht, einzelne Boards nahtlos in bestehende Systeme zu integrieren oder mehrere Boards für unterschiedliche Applikationen zu konfigurieren. Diese Flexibilität ermöglicht schnelles Prototyping, Systemerweiterung und maßgeschneiderte Lösungen für verschiedene Applikationen.
Das BB15L61A BBS Kit von Microchip Technology umfasst folgende Bauteile:
MCP3564R, ein rauscharmer 24-Bit-8-Kanal-Delta-Sigma-ADC von 153,6 kS/s mit interner Spannungsreferenz
MCP33131-10, ein 16-Bit-1-MS/s-SAR-ADC mit einendigem Eingang
ADCMCP9804, ein digitaler Temperatursensor mit einer typischen Genauigkeit von ±0,25 °C
MCP9700B, ein stromsparender, linearer aktiver Thermistor
MCP6444, ein 450-nA- 9-kHz-Operationsverstärker, der als Drei-Kanal-Operationsverstärker-INA konfiguriert ist
MCP6N16, ein Instrumentenverstärker mit Nullpunktdrift
MCP6481/MCP6491 , ein Bias-Strom-Operationsverstärker von 4/7,5 MHz, der als Verstärker, Tiefpassfilter und Hochpassfilter konfiguriert ist
MCP1501-33, eine gepufferte 3,3-V-Spannungsreferenz mit hoher Genauigkeit
MCP1501-18, eine gepufferte 1,8-V-Spannungsreferenz mit hoher Genauigkeit
Applikationen
- Hochpräzise Datenerfassung
- Medizinische Messgeräte
- Applikationen für die Motorsteuerung
- Batteriemanagementsysteme für Elektrofahrzeuge
- Batteriebetriebene Applikationen
- Applikationen für Schaltnetzteile

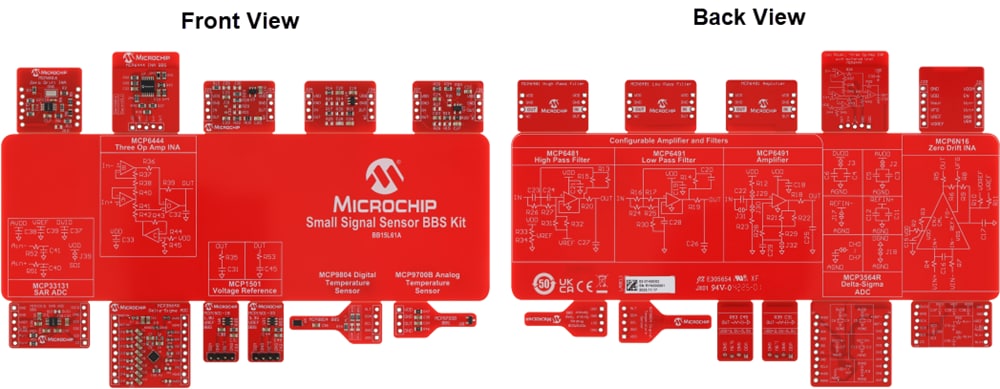

Board-Layout
