Infineon Technologies FF300R08W2 EasyPACK™ 2B-EDT2-Automotive-Modul
Das FF300R08W2 EasyPACK™ 2B-EDT2-Automotive-Modul von Infineon Technologies ist kompakt und flexibel und verfügt über eine integrierte Isolierung für den Hauptwechselrichter von Hybrid- und Elektrofahrzeugen. Der EDT2 IGBT ermöglicht eine Sperrspannung von 750 V und einen IcN von 300 A. Der FF300R08W2-Chipsatz verfügt über eine beispielhafte Stromdichte in Kombination mit einer hohen Kurzschlussfestigkeit für einen zuverlässigen Wechselrichterbetrieb unter rauen Umgebungsbedingungen. Darüber hinaus bietet das EasyPACK™ 2B-EDT2-Automotive-Modul hervorragende Leichtlast-Leistungsverluste, die zur Verbesserung des Systemwirkungsgrads über einen tatsächlichen Treiberzyklus beitragen.
Das FF300R08W2 EasyPACK™ 2B-EDT2-Automotive-Modul von Infineon ist für Applikationen mit Schaltfrequenzen im Bereich von 10 kHz ausgelegt. Das EasyPACK-Gehäuse ist für Fahrzeuganwendungen qualifiziert und gemäß AQG 324 validiert.
Die hohe Leistungszyklusfähigkeit, die hohe Kriechstrecke und der Abstand erhöhen die Zuverlässigkeit des Produkts. Das Leistungsmodul enthält PressFIT-Pins für die Signalanschlüsse, um zusätzliche zeitaufwendige selektive Lötprozesse zu vermeiden.
Merkmale
- Elektrische Merkmale
- Sperrspannung 750 V
- Niedrige VCEsat
- Geringe Schaltverluste
- Niedriger QG und Crss
- Design mit niedriger Induktivität
- Tvjop = 150 °C
- Mechanische Merkmale
- Isolierung von 4,2 kV DC von 1 Sekunde
- Große Kriech- und Luftstrecken
- Hohe Leistungsdichte
- Integrierter NTC-Temperatursensor
- PressFit-Kontakttechnologie
- RoHs-konform
- UL 94 V0 Modulrahmen
Applikationen
- Traktionswechselrichter
- Antriebsstrang eines Elektrofahrzeugs (EV)
- Nutz-, Bau- und Landwirtschafts-Fahrzeuge

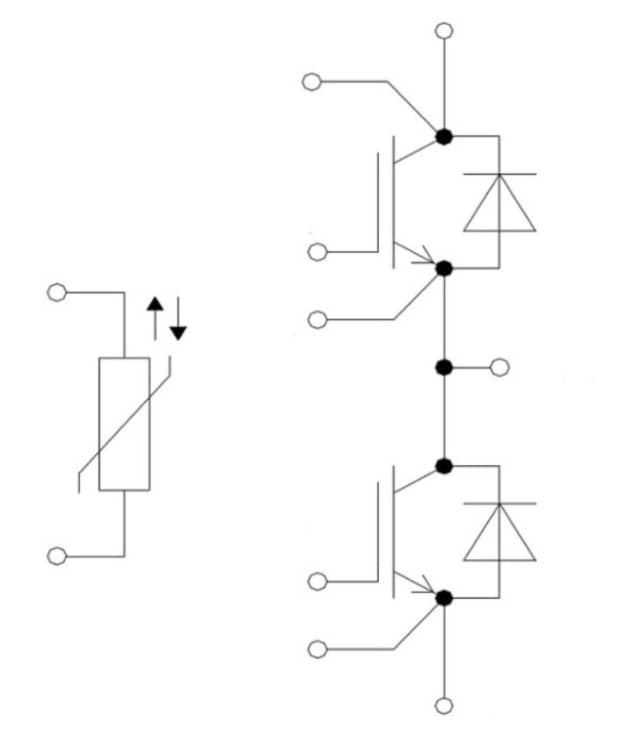

Schaltplan
