Diodes Incorporated AP7351D LDO-Regler
Diodes Incorporated AP7351D Low-Dropout-Regler (LDO) bieten eine hohe Ausgangsspannungsgenauigkeit von ±1 % mit einem garantierten Ausgangsstrom von 150 mA. Diese Regler enthalten eine Spannungsreferenz, einen Fehlerverstärker, eine Strombegrenzungsschaltung und einen Freigabeeingang zum Ein-/Ausschalten des Bauteils. Die AP7351D Regler bieten eine Welligkeitsunterdrückung von 60 dB bei 1 kHz und einen niedrigen Ruhestrom von 0,5 µA. Diese LDO-Regler eignen sich hervorragend für den Einsatz in stromsparenden Handheld-Geräten, IoT-Sensormodulen, Kameras, Wearables und anderen batteriebetriebenen Geräten, die eine längere Zeitspanne erfordern. Die AP7351D Regler sind in X2-DFN1010-4- (Typ B) und SOT25-Gehäusen verfügbar.
Merkmale
- Niedriger VIN und großer VIN-Bereich von 1,4 V bis 5,5 V
- Aktive Ausgangsentladung mit einer großen Auswahl von Ausgangsspannungen
- Garantierter Ausgangsstrom von 150 mA
- Ausgangsspannungsbereich: 0,8 V bis 4,5 V
- Ausgangsspannungsgenauigkeit
- ±1 % VOUT-Genauigkeit bei Raumtemperatur
- ±2 % über einen Temperaturbereich von -40 ºC bis 85 ºC
- Hohe PSRR von 60 dB bei 1 kHz
- Rauscharm: 32 µVRMS bei 10 Hz bis 100 kHz
- Ruhestrom so niedrig wie 0,5 μA
- Standby-Strom: 0,02 µA (typisch)
- Übertemperaturschutz und Kurzschluss-Strom-Foldback für robuste Lösung
- Vollständig RoHS-konform und vollständig bleifrei
- Halogen- und antimonfreies umweltfreundliches Bauteil
Applikationen
- Wearable Elektronik
- Sensormodul für das Internet of Things (IoT)
- Drahtlose Kommunikationsmodule
- Batteriebetriebene Geräte
- Kameras
- Bildsensoren

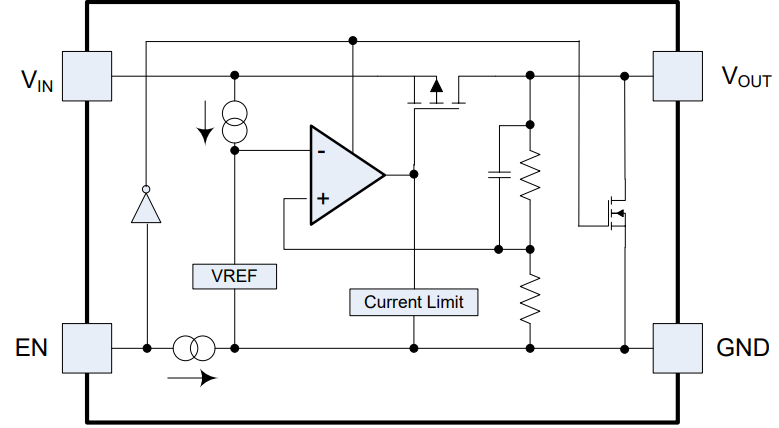

Funktionales Blockdiagramm
Typische Applikations-Schaltung
