Analog Devices Inc. Signalketten-Leistungsverbindungs-Hardware

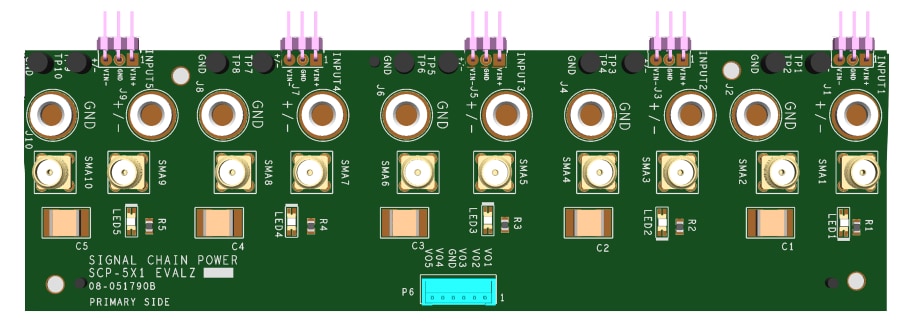

Die SCP-5X1-EVALZ Demonstrationsschaltung ist ein begleitendes Hardware-Tool, das zur Integration von mehreren Spannungsschienen in einen kompakten Einzelpunkt-Anschluss in einer Evaluierungsmatrix einer Signalketten-Leistungs-Hardware ausgelegt ist. Das Board verfügt über fünf Eingangsanschlüsse und einen Ausgangsanschluss sowie passive Filteroptionen.

Die SCP-1X5BKOUT-EVALZ Demonstrationsschaltung ist ein begleitendes Hardware-Tool, das zur Erweiterung einer bestehenden Schiene in fünf Segmente in einer Evaluierungsmatrix einer Signalketten-Leistungs-Hardware ausgelegt ist. Das Board verfügt über einen Eingangsanschluss und fünf Ausgangsanschlüsse sowie passive Filteroptionen.

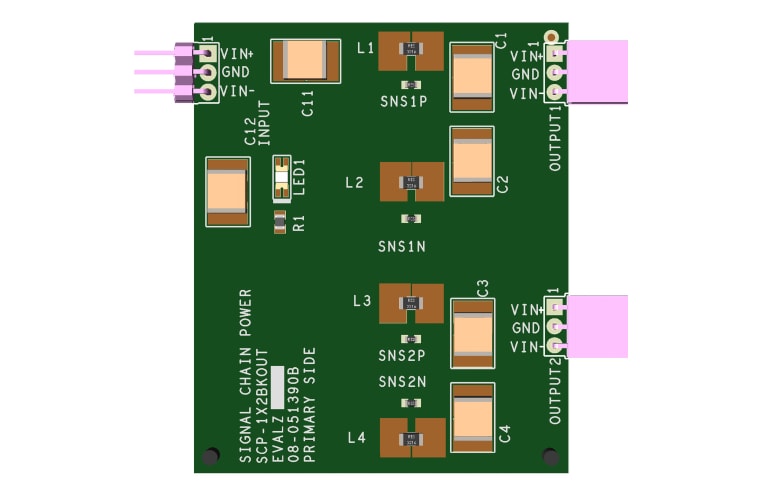

Die SCP-1X2BKOUT-EVALZ Demonstrationsschaltung ist ein begleitendes Hardware-Tool, das zur Erweiterung einer bestehenden Schiene in zwei Segmente in einer Evaluierungsmatrix einer Signalketten-Leistungs-Hardware ausgelegt ist. Das Board verfügt über einen Eingangsanschluss und zwei Ausgangsanschlüsse sowie passive Filteroptionen.

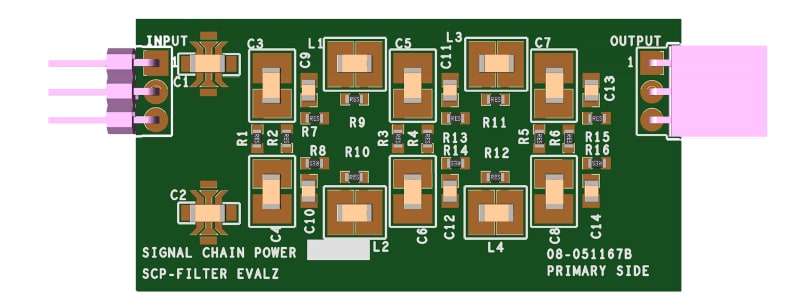

Die SCP-FILTER-EVALZ Demonstrationsschaltung ist ein begleitendes Hardware-Tool, das für die Freigabe von passiven RCL-Filternetzwerken in einer Evaluierungsmatrix einer Signalketten-Leistungs-Hardware ausgelegt ist. Das Board nimmt ein Filternetzwerk der n-ter-Ordnung sowie spezielle Durchführungsfilter mit drei Anschlüssen auf.

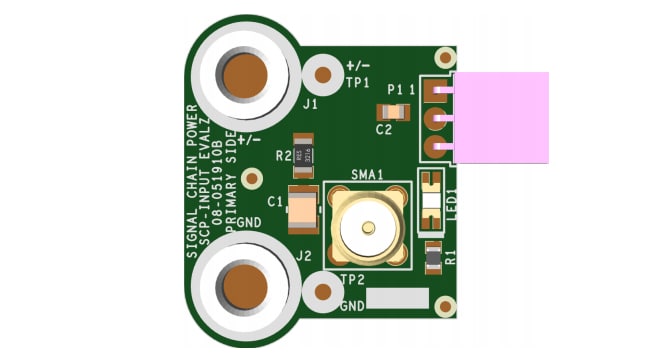

Die SCP-INPUT-EVALZ Demonstrationsschaltung ist ein begleitendes Hardware-Tool, das für externe Verbindungen beim Erstellen von Leistungssystemen ausgelegt ist. Das Board akzeptiert Standard-Bananenbuchsen und Klemmenleitungs-Steckverbinder zur Befestigung an Netzteilen und Messgeräten.

Die SCP-Konfigurator-Begleitsoftware ist zur ordnungsgemäßen Evaluierung der Demoboards der SCP-Baureihe erforderlich. Der SCP-Konfigurator ist zur Unterstützung des Benutzers bei der Auswahl des richtigen Boards und der Topologie für Designs ausgelegt.

SCP-Konfiguratortool

Die Signalkettenleistungs(SCP)-Konfiguratorapplikation ist ein begleitendes Software-Tool für die Signalkettenleistungs-Baureihe von Hardware-Evaluierungsboards. Das Tool ist für Designer von Präzisionsmessgeräten sowie Test- und Messanlagen ausgelegt, die Signalketten betreiben müssen, aber nicht sicher sind, wo sie beginnen sollen. Bei einem Eingangsspannungsbereich, einer Ausgangsspannung und erwarteten Laststromwerten wird die SCP-Konfiguratorapplikation eine „am besten passende“ Topologie erstellen, den am besten geeigneten IC auswählen und zeigen, wie der Leistungsbaum mit der gesamten relevanten SCP-Hardware gemäß dem Systemdesign aufgebaut werden kann. Verschiedene Optionen für ein flexibles Systemdesign umfassen die Spezifikation von rauscharmen oder Boards mit Dual-Ausgang.

• Den SCP-Konfigurator von Analog Devices Inc. herunterladen
