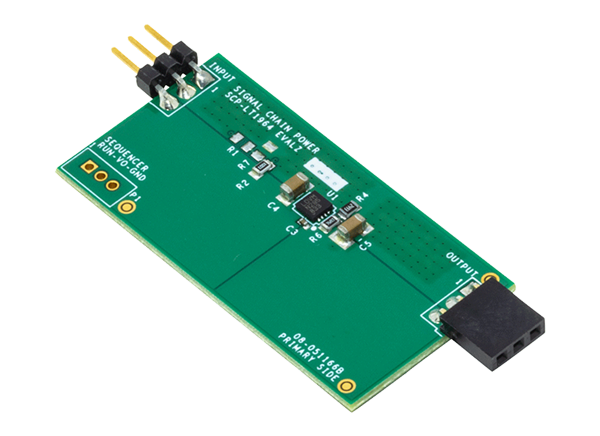

Analog Devices Inc. SCP-LT1964-EVALZ Signalketten-Evaluierungsboard

Das Analog Devices Inc. SCP-LT1964-EVALZ Signalketten-Evaluierungsboard ist eine Demonstrationsschaltung, die auf dem LT1964 negativen 200-mA-Low-Dropout-Linearregler basiert. Der LT1964 Regler ist für den Einsatz in batteriebetriebenen Systemen ausgelegt und verfügt über einen niedrigen Ruhestrom von 30 µA, wodurch er eine ideale Wahl für den Einsatz in Smartphones und anderen rauschempfindlichen Applikationen ist.

Das SCP-LT1964-EVALZ ist so ausgelegt, dass es einfach in andere Signalkettenleistungs(SCP)-Verbindungsboards von Analog Devices Inc. eingesteckt werden kann, um ein vollständiges Signalketten-Leistungssystem zu bilden, das eine schnelle Evaluierung der stromsparenden Signalketten ermöglicht. Zur Evaluierung dieses Boards ist die folgende Universal-SCP-Hardware erforderlich:

Merkmale

Vorbestückter LT1964 in einem DFN8-Gehäuse
Maximale Eingangsspannung (V_IN(MAX)): -20 V

Maximale Ausgangsspannung (V_OUT(MAX)): -19,57 V
Maximaler Ausgangsstrom (I_OUT(MAX)): 200 mA

SCP-Konfiguratortool

Die Signalkettenleistungs(SCP)-Konfiguratorapplikation ist ein begleitendes Software-Tool für die Signalkettenleistungs-Baureihe von Hardware-Evaluierungsboards. Das Tool ist für Designer von Präzisionsmessgeräten sowie Test- und Messanlagen ausgelegt, die Signalketten betreiben müssen, aber nicht sicher sind, wo sie beginnen sollen. Bei einem Eingangsspannungsbereich, einer Ausgangsspannung und erwarteten Laststromwerten wird die SCP-Konfiguratorapplikation eine „am besten passende“ Topologie erstellen, den am besten geeigneten IC auswählen und zeigen, wie der Leistungsbaum mit der gesamten relevanten SCP-Hardware gemäß dem Systemdesign aufgebaut werden kann. Verschiedene Optionen für ein flexibles Systemdesign umfassen die Spezifikation von rauscharmen oder Boards mit Dual-Ausgang.
