STMicroelectronics MEMS Audio Analog- und Digital-Sensor Mikrofone

STMicroelectronics MP33ABxx MEMS Audio Analoge Mikrofone sind kompakte Mikrofone mit geringem Stromverbrauch und einem Sensorelement mit niedrigem Profil. Das Sensorelement, das akustische Wellen erkennen kann, wird unter Verwendung eines spezialisierten Silizium-Mikrobearbeitungsprozesses zum Bau von Audiosensoren hergestellt. Das MP33AB01 hat einen akustischen Überlastpunkt von 125dBSPL mit einem Signal-zu-Rausch-Verhältnis von 63dB. Das MP33AB01H hat einen akustischen Überlastpunkt von 125dBSPL mit einem Signal-zu-Rausch-Verhältnis von 66dB.

• Einzelne Versorgungsspannung
• Niedriger Energieverbrauch
• Omnidirektionale Empfindlichkeit

• Hohes Signal-zu-Rausch-Verhältnis
• Hohe Bandbreite
• Gehäuse kompatibel mit Reflow-Lötmethode

Das STMicroelectronics MP34Dx0x/45DT0x Audio Digitale Mikrofon ist ein kompaktes, omnidirektionales, digitales MEMS-Mikrofon mit geringem Stromverbrauch, einem kapazitiven Messelement und einer IC-Schnittstelle mit Stereofähigkeit. Das Sensorelement, das akustische Wellen erkennen kann, wird unter Verwendung eines spezialisierten Silizium-Mikrobearbeitungsprozesses zum Bau von Audiosensoren hergestellt. Die IC-Schnittstelle wird unter Verwendung eines CMOS-Prozesses hergestellt, der die Entwicklung eines dedizierten Schaltkreises zur Bereitstellung eines digitalen Signals extern im PDM-Format ermöglicht. Typische Anwendungsbereiche sind mobile Endgeräte, Laptop- und Notebook-Computer, portable Media-Player, VoIP, Spracherkennung, A/V-E-Learning-Geräte, Spiele- und Virtual Reality-Eingabegeräte, digitale Foto- und Videokameras und Anti-Diebstahl-Systeme.

• Einzelne Versorgungsspannung
• Niedriger Energieverbrauch
• 120dBSPL akustischer Übersteuerungspunkt
• Bis zu 63dB Signal-Rausch-Verhältnis
• Omnidirektionale Empfindlichkeit
  • -26dBFS Empfindlichkeit
• PDM Einzel-Bit-Ausgang

• Mobile Terminals
• Laptop- und Notebook-Computer
• Tragbare Media-Player
• VoIP
• Spracherkennung
• A/V E-Learning-Geräte
• Eingabegeräte für Spiele und virtuelle Realität
• Digitalkameras und Videokameras
• Anti-Diebstahl-Systeme

Alle zugehörigen MEMS Mikrofon Entwicklungstools und -platinen anzeigen

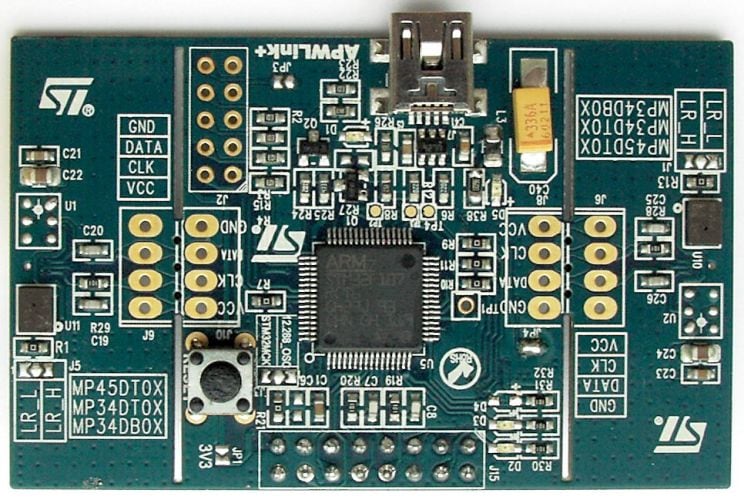

STEVAL-MKI117V1 MEMS Mikrofon-Entwicklungsplatinen basieren auf dem MP34DT01 und dem STM32 und demonstrieren das Dekodier- und Streamingverhalten digitaler MEMS-Mikrofonausgänge. Diese Demonstrationsplatinen fungieren als Host für das MP34DT01 (digitales Mikrofon mit Anschluss von unten), das als Sensor arbeitet, und für den STM32F107RC-Mikrocontroller, der als Audiodekoder arbeitet.

STmicroelectronics STEVAL-MKI129Vx Mikrofon-Coupon-Platinen sind Tochterplatinen, entwickelt für die gemeinsame Verwendung mit dem STEVAL-MKI126Vx(Smart Voice)-Kit, das vier MP45DT02 digitale MEMS-Mikrofone enthält. Das Coupon-Konzept ermöglicht unkomplizierte Leistungstests von ST MEMS-Mikrofonen. In Verbindung mit der Smart Voice-Platine ist das Trennen einzelner Mikrofon-hostender Leiterplatten möglich.

Weitere Ressourcen

STEVAL-MKI129V1 Datenblatt
STEVAL-MKI129V1 Produktinfo
STEVAL-MKI129V2 Datenblatt
STEVAL-MKI129V2 Produktinfo
STEVAL-MKI129V3 Datenblatt
STEVAL-MKI129V3 Produktinfo

• 4 x MP45DT02 digitale MEMS Mikrofone mit Eingang von oben
• Tochterplatine zur Verwendung mit STEVAL-MKI126Vx-Kit
• Versorgungsspannung von 1,64V bis 3,6V
• 120dBSPL akustischer Übersteuerungspunkt
• Omnidirektionale Empfindlichkeit
• PDM Einzel-Bit-Ausgang
