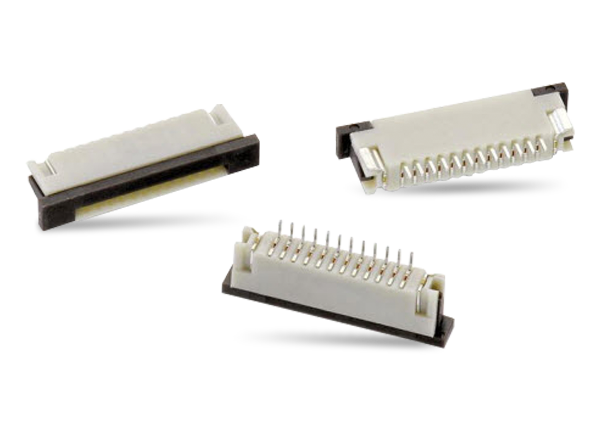

Würth Elektronik WR-FPC LIF- und ZIF-Steckverbinder

Die WR-FPC-Produktfamilie von Würth Elektronik wurde mit LIF-Steckverbindern (geringe Steckkraft) mit einem Rastermaß von 1,00 mm erweitert. LIF-Steckverbinder werden immer häufiger in verschiedenen Applikationen eingesetzt, wenn z. B. ein kleines Display (Bildschirm) oder eine kleine Tastatur erforderlich sind. Die ZIF-Steckverbinder sind zur Erfüllung verschiedener Anforderungen ausgelegt; niedriges Profil, geringes Gewicht und eine sichere und entfernbare Verbindung. Sie können verwendet werden, um Drähte an einer Leiterplatte in einem elektronischen Gerät als eine Ein-Steckverbinderlösung zu befestigen. Auf einer Leiterplatte können LIF-Steckverbinder mit flexiblen Flachkabeln der WR-FFC-Baureihe verwendet werden. Im Vergleich zu ZIF eignen sich LIF-Steckverbinder besser für statische Applikationen, da sie Reibung zur Sicherung des FFC verwenden, keine beweglichen Teile enthalten und kostengünstiger sind.

Technische Daten

4 bis 30 Pins
Maximale Kabelhaltekraft, selbst bei kleinen Größen
Schnelles und einfaches Einführsystem, selbst bei dünnen Kabeln
Optimiertes Design, das einen guten Kontakt zwischen den Steckteilen bietet
Nickel-Unterlagsschicht verhindert die Bildung von Zinnwhisker
Phosphorbronze-Kontakte bieten einen guten Durchgangswiderstand, eine gute Elastizität und eine geringe Abnutzung
Kunststoffmaterialien sind gegen hohe Temperaturen beständig; mit bleifreiem Reflow-Löten kompatibel
Feste Metalllaschen für eine sichere Produktpositionierung auf der PCB
