Vishay Semiconductors 3KDFN12CA bis 3KDFN100CA TVS-Dioden
Vishay Halbleiter 3KDFN12CA bis 3KDFN100CA- TVS-Dioden sind Transzorb®-TVS-Dioden, die zum Schutz empfindlicher Elektronik vor Spannungsspitzen entwickelt wurden. Diese Dioden bieten einen robusten Schutz vor Spannungsspitzen, die durch induktive Lastschaltungen und Blitzeinschläge verursacht werden, und sind für die automatisierte Platzierung in Massenfertigungsumgebungen optimiert. Die 3KDFN-TVS-Dioden verfügen über ein flaches, bleifreies DFN-Gehäuse mit seitlich benetzbaren Flanken, das für die automatisierte optische Inspektion (AOI) durch den Kunden geeignet ist. Typische Anwendungsbereiche sind Unterhaltungselektronik, Computer, industrielle Systeme, medizinische Geräte und Telekommunikation.
Merkmale
- Flaches Gehäuse mit einer typischen Höhe von 0,88 mm
- Bleifreies DFN-Gehäuse mit seitlich benetzbaren Flanken, geeignet für die automatisierte optische Inspektion (AOI) durch den Kunden
- Ideal für die automatische Bestückung geeignet
- Optimiertes Design mit Sperrschicht-Passivierung Passivierte Anisotropic-Gleichrichter-Technologie
- Bidirektionale Polarität
- 11,4 V bis 105 V (VBR) Durchschlagspannung
- 10,2 V zu 85,5 V (VWM) Sperrspannung
- Hervorragende Klemmfähigkeit
- 3.000 W Spitzenimpulsstrom (10/1000μs)
- Erfüllt die MSL Stufe 1 gemäß J-STD-020 und LF-Spitzenwert von 260 °C
- Kompatibel mit SMPC (TO-277A)-Gehäuseabmessungen
- Bleifrei und halogenfrei
- RoHS-konform
Applikationen
- Unterhaltungselektronik
- Computer
- Industriesysteme
- Medizinisches Geräte
- Telekommunikation

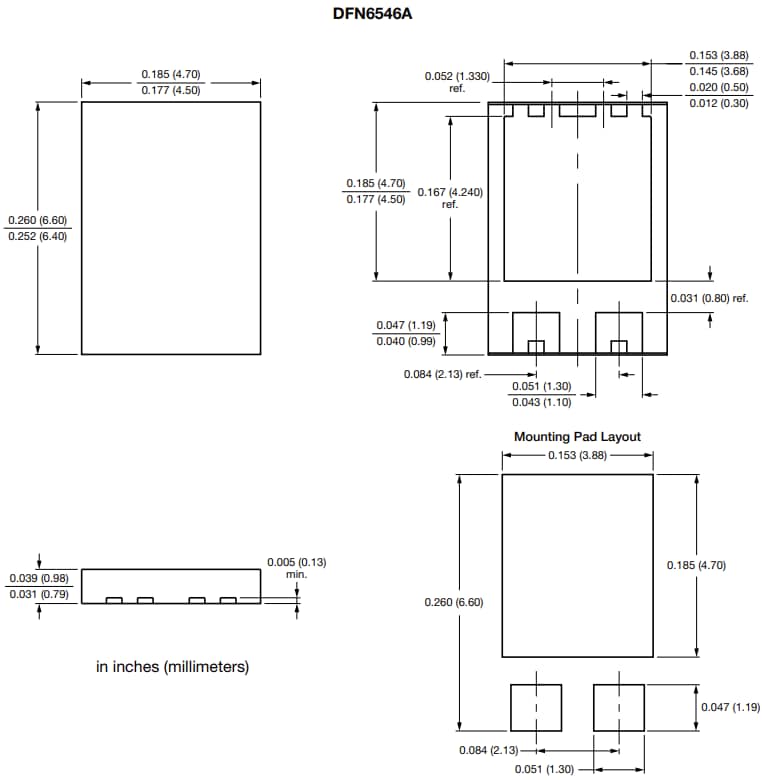

Gehäuseaußenabmessungen
