Toshiba TPH1100CQ5 n-Kanal-Silizium-MOSFETs
Toshiba TPH1100CQ5 n-Kanal-Silizium-MOSFETs verfügen über einen 8-Pin-SMT-Leistungs-MOSFET, der mit einem U-MOSX-H-Generations-Trench-Prozess ausgelegt ist. Die MOSFETs bieten verbesserte Sperrverzögerungseigenschaften, einschließlich einer schnellen Sperrverzögerungszeit von 36 ns und einer typischen Sperrverzögerungsladung von 27 nC. Die TPH1100CQ5-Baureihe reduziert die Verlustleistung in Schaltnetzteilen, was den Wirkungsgrad in Synchrongleichrichtungs-Applikationen erhöht. Die TPH1100CQ5 n-Kanal-Silizium-MOSFETs von Toshiba bieten einen niedrigen Drain-Source-Einschaltwiderstand und einen niedrigen Ableitstrom, wodurch sie sich hervorragend für verschiedene Leistungs- und Industrieapplikationen eignen. Zu den typischen Applikationen gehören DC/DC-Wandler mit hohem Wirkungsgrad, Schaltspannungsregler, Motortreiber, Rechenzentren und Kommunikations-Basissysteme.
Merkmale
- n-kanal-silizium-polarität
- U-MOSX-H Generation
- Einzelne interne Verbindung
- 8-Pin-SMT-Gehäuse
- Schnelle Sperrverzögerungszeit
- Kleine Sperrverzögerungsladung
- Kleine Gate-Ladung
- Niedriger Drain-Source-On-Widerstand
- Niedriger Ableitstrom
- RoHS-Modelle verfügbar
Applikationen
- DC/DC-Wandler mit hohem Wirkungsgrad
- Schaltspannungsregler
- Motortreiber
Technische Daten
- Drain-Source-Nennspannung: 150 V
- Gate-Source-Nennspannung: ±20 V
- Drain-Nennstrom: 49 A
- Verlustleistung: 180 W
- Gate-Schwellenspannung: 4,5 V (max.)
- Drain-Source-On-Widerstandsbereich: 11,1 mΩ bis 13,6 mΩ
- Typische Eingangskapazität: 2.830 pF
- Gate-Ladung: 38 nC (typisch)

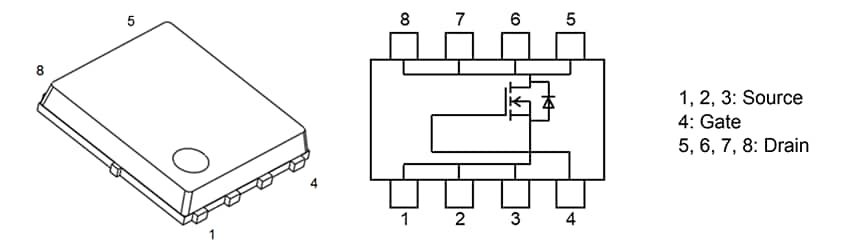

Internes Schaltungsdiagramm
Abmessungen (mm)
