Toshiba TLX9165T AEC-Q101 Optokoppler/Optorelais

Die AEC-Q101-qualifizierten Optokoppler/Optorelais TLX9165T von Toshiba sind für hohe Zuverlässigkeit in Fahrzeug- und Industrieapplikationen ausgelegt. Der Toshiba TLX9165T verfügt über eine Hochleistungs-Infrarot-LED, die optisch mit einer MOSFET-Ausgangsstufe gekoppelt ist und so ein Solid-State-Schalten mit einem niedrigen Einschaltwiderstand von 340 Ω (typisch) und einem maximalen Laststrom von 30 mA ermöglicht. In einem kompakten 10-Pin-SO16L-T-Gehäuse untergebracht, bietet der TLX9165T eine Isolationsspannung von 5000 V_RMS und arbeitet in einem großen Temperaturbereich (-40 °C bis +125 °C). Der niedrige Bedarf an Eingangsstrom und die hohe Gleichtakt-Transientenimmunität verbessern das Betriebsverhalten in elektrisch geräuschvollen Umgebungen und machen ihn ideal für den Einsatz in Batteriemanagement-Systemen (BMS) und Ladeinfrastrukturen für Elektrofahrzeuge, wo Platz, Wirkungsgrad und Zuverlässigkeit von entscheidender Bedeutung sind.

Merkmale

AEC-Q101-qualifiziert
Normalerweise geöffnet (1-Form-A)
1800 V min. Spitzenspannung im ausgeschalteten Zustand
3 mA max. Trigger-LED-Strom
30 mA max. Einschaltstrom
Maximaler Einschaltwiderstand von 340 Ω (bei t <1>

5000 V_RMSminimale Isolationsspannung
8 mm Mindestkriech-/Luftstrecke
0,4 mm min. Isolationsdicke
CTI >600 Außenharz

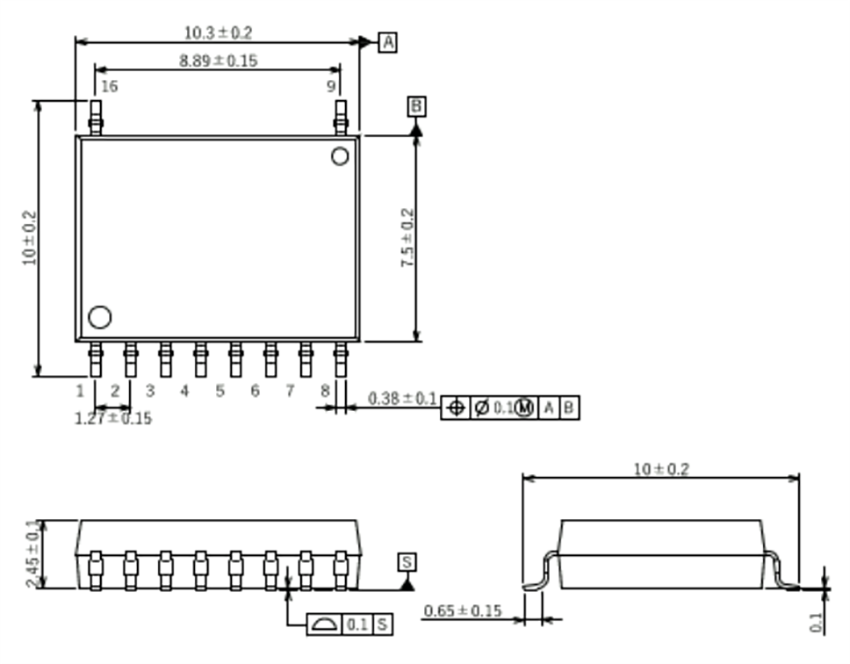

10-Pin SO16L-T-Gehäuse zur Oberflächenmontage, 10,3 mm x 10 mm x 2,45 mm

Applikationen

Batteriesteuerung in der Fahrzeugausrüstung
Kraftstoff-Batteriesteuerung in der Fahrzeugausrüstung
Elektrofahrzeuge (EVs)

Technische Daten

Empfohlene Betriebsbedingungen
- Maximale Versorgungsspannung von 1500 V
- Durchlassstrom von 5 mA bis 20 mA
- 30 mA max. Einschaltstrom
LED
- Maximaler Durchlassstrom am Eingang 30 mA
- -0,8 mA/°C maximale Reduzierung des Durchlassstroms am Eingang
- 5 V maximale Sperrspannung am Eingang
- 50 mW maximale Verlustleistung am Eingang
- -1,3 mW/°C Reduzierung der maximalen Eingangsverlustleistung
5000VRMS maximale Isolationsspannung
Detektor
- 6 mA bis 30 mA maximaler ON-Strombereich
- -0,3 mA/°C maximale Stromreduzierung im eingeschalteten Zustand
- 18 mA bis 90 mA maximaler Spitzenstrombereich im ON-Zustand
- 0,6 mA maximaler Avalanche-Strom
- 600 mW maximale Dissipation der Ausgangsleistung
- -7 mW/°C maximale Herabsetzung der Verlustleistung am Ausgang
Isolierung
- 0,9 pF typische Gesamtkapazität (Eingang-Ausgang)
- 10¹⁴ typischer Isolationswiderstand

Elektrische Daten
- LED
  - Eingangsspannung: 1,4 V bis 1,95 V Durchlassspannung
  - Rückstrom: maximal 10 µA
  - Eingangskapazität: typischerweise 45 pF
- Detektor
  - 1800 V min. Widerstandsspannung am Ausgang
  - OFF-Strombereich von 0,1 µA bis 10 µA
  - 140 pF typische Ausgangskapazität
Gekoppelte elektrische Komponenten
- 3 mA max. Trigger-LED-Strom
- 0,05 mA min. Rücklaufstrom der LED
- 340 Ω bis 680 Ω max. ON-Widerstandsbereich
1 ms maximale Ein-/Ausschaltdauer
Temperaturen
- +135 °C maximale Sperrschichttemperatur
- Betriebsbereich von -40 °C bis +125 °C
- +260 °C maximale LED-Löttemperatur
