Toshiba DCLx und DCMx Dual/Quad-Kanal-Digital-Isolatoren

DCLx und DCMx Dual/Quad-Kanal-Digital-Isolatoren von Toshiba sind leistungsstarke Hochgeschwindigkeits-Isolationskomponenten, die mithilfe fortschrittlicher CMOS-Technologie und magnetischer Kopplungsstrukturen entwickelt wurden. Die Isolatoren gewährleisten eine robuste Isolierung zwischen der Primär- und Sekundärseite und bieten ein hervorragendes Betriebsverhalten für mehrkanalige Hochgeschwindigkeitskommunikations-Applikationen wie z. B. SPI-Schnittstellen, Industrieautomatisierung und Fahrzeugsysteme.

Merkmale

  • Hochgeschwindigkeits-Datenrate
    • DCLx bis zu 150 MBit/s
    • DCMx bis zu 50 MBit/s
  • Versorgungsspannungsbereich
    • DCLx bei 2,25 V bis 5,5 V
    • DCMx bei 3,3 V oder 5 V
  • 5.000 VRMS Isolationsspannung
  • Typische Laufzeitverzögerungen von 10,9 ns (DCLx bei 5 V)
  • Hohe und niedrige Standard-Ausgangskonfigurationen
  • Hohe CMTI bei ±100 kV/μs (DCLx)
  • Typische geringe Pulsbreitenverzerrung von 0,8 ns (DCLx)
  • Ausgangsstrom von maximal ±15 mA
  • 50 Ω typische Ausgangsimpedanz
  • ±10 μA Eingangsstrom
  • 16-poliges SOIC-Wide-Body-Gehäuse
  • Temperaturbereiche
    • -40 °C bis +110 °C Umgebungstemperatur
    • -40 °C bis +150 °C Anschluss
  • Automotive-Qualifizierung AEC-Q100 Grad 1 (DCMx-Baureihe)

Applikationen

  • Industrieautomatisierungssysteme
  • Motorsteuerung
  • Schaltnetzteile
  • Batteriesteuerung in Automotive-Ausrüstung
  • Umrichter
  • Brennstoffzellensteuerung in Automotive-Ausrüstung
  • Elektrofahrzeug-Applikationen
  • Datenwandlerisolation (SPI usw.)

Blockdiagramm

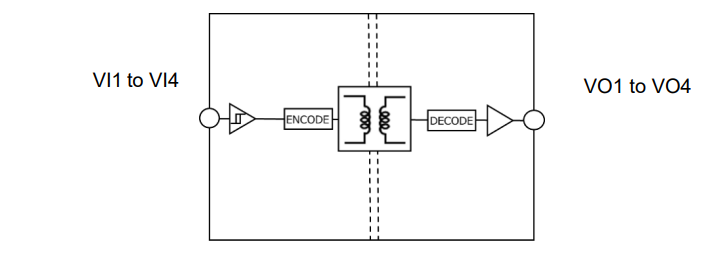

Blockdiagramm - Toshiba DCLx und DCMx Dual/Quad-Kanal-Digital-Isolatoren
Leistungsdiagramm - Toshiba DCLx und DCMx Dual/Quad-Kanal-Digital-Isolatoren
View Results ( 10 ) Page
Teilnummer Datenblatt Betriebsversorgungsstrom Vorwärtskanäle
DCM340C01(AS,EL) DCM340C01(AS,EL) Datenblatt 19.6 mA 4 Channel
DCM340D01(AS,EL) DCM340D01(AS,EL) Datenblatt 19.6 mA 4 Channel
DCM340H01(AS,EL) DCM340H01(AS,EL) Datenblatt 19.6 mA 4 Channel
DCM341A01(AS,EL) DCM341A01(AS,EL) Datenblatt 16.6 mA 3 Channel
DCM341B01(AS,EL) DCM341B01(AS,EL) Datenblatt 16.6 mA 3 Channel
DCM341H01(AS,EL) DCM341H01(AS,EL) Datenblatt 16.6 mA 3 Channel
DCM341L01(AS,EL) DCM341L01(AS,EL) Datenblatt 16.6 mA 3 Channel
DCM342H01(AS,EL) DCM342H01(AS,EL) Datenblatt 13.4 mA 2 Channel
DCM342L01(AS,EL) DCM342L01(AS,EL) Datenblatt 13.4 mA 2 Channel
DCM340L01(AS,EL) DCM340L01(AS,EL) Datenblatt 19.6 mA 4 Channel
