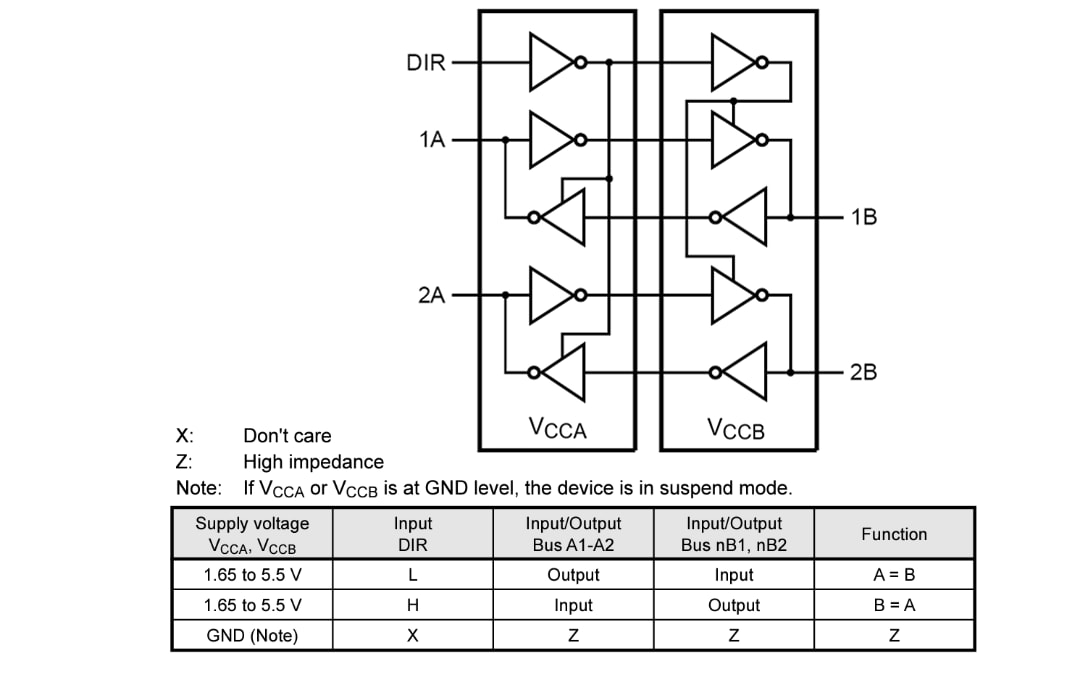

Toshiba 74LVC2T45FK 2-Bit-Bus-Transceiver mit Dual-Versorgung

Der Toshiba 74LVC2T45FK 2-Bit-Bus-Transceiver mit Dual-Versorgung erleichtert die Verbindung zwischen zwei Systemen mit Stromversorgungsspannungen von 1,65 V bis 5,5 V. Innerhalb des Betriebsbereichs kann der Benutzer die Spannung der beiden Versorgungsspannungen als bevorzugt einstellen und die Reihenfolge, in der die Versorgungsspannungen ein- und ausgeschaltet werden, kann ebenfalls freiwillig eingestellt werden. Wenn DIR für die Umschaltung der Übertragungsrichtung auf „H“ gesetzt ist, wird der A-Bus ein Eingang und der B-Bus ein Ausgang. Wenn DIR auf „L“ gesetzt ist, wird der B-Bus ein Eingang und der A-Bus ein Ausgang. Der Eingang (DIR) ermöglicht die Anlegung einer Spannung von bis zu 5,5 V unabhängig von der Versorgungsspannung durch die tolerante Funktion. Die Abschaltschutzfunktion der Bus-Anschlüsse (nA, nB) ermöglicht das Anlegen einer Spannung von bis zu 5,5 V, wenn sich die Stromversorgung auf dem GND-Pegel befindet. Darüber hinaus werden die Bus-Anschlüsse in einen hohem Impedanzmodus versetzt, wenn sich die Stromversorgung auf dem GND-Pegel befindet und eine Spannung von bis zu 5,5 V kann angelegt werden. Diese Funktion bietet der Applikation eine teilweise Abschaltung von Schnittstellen. Alle Eingänge verfügen über zusätzliche Schutzschaltungen, um das Bauteil vor elektrostatischen Durchbrüchen zu schützen.
