TI OPA2322 20MHz CMOS Operational Amplifiers

TI OPA322 / OPA2322 / OPA4322 20MHz CMOS Operational Amplifiers

Texas Instruments OPA322 / OPA2322 / OPA4322 20MHz CMOS Operational Amplifiers (Op Amps) sind rauscharme single-, dual-, und Vierfach-Kanal-Geräte mit Rail-to-Rail Ein-/Ausgängen, optimiert für energiesparende Anwendungen mit Einfacheinspeisung. TI OPA2322 Op Amps sind für einen weiten Versorgungsbereich von 1.8V bis 5.5V bestimmt. Dank des niedrigen Ruhestroms von 1.5mA je Kanal eignen sich diese TI-Geräte für energiesensitive Anwendungen. TI OPA322 / OPA2322 / OPA4322 Op Amps kombinieren sehr geringes Rauschen (8.5 nV/√Hz bei 1 kHz), eine hohe Verstärkungsbandbreite (20 MHz) und eine schnelle Anstiegsrate (10 V/µs). Diese TI-Geräte besitzen niedriges THD+N, was sie hervorragend geeignet macht für Verbraucher-Audioanwendungen, insbesondere Systeme mit Einfacheinspeisung.

Features
  • Verstärkungsbandbreite: 20MHz
  • Rauscharm: 8.5nV/√Hz bei 1 kHz
  • Anstiegsrat: 10V/µs
  • Niedriges THD+N: 0.0005%
  • Rail-to-Rail I/O
  • Offsetspannung: 2 mV (max)
  • Versorgungsspannung: 1.8V bis 5.5V
  • Versorgungsstrom: 1.5mA/ch
    • Herunterfahren: 0.1µA/ch
  • Eins-Stabilität
Anwendungen
  • Sensorsignalauswertung
  • Verbraucher-Audio
  • Multi-Pole aktive Filter
  • Regelkreisverstärker
  • Kommunikation
  • Sicherheit
  • Scanner

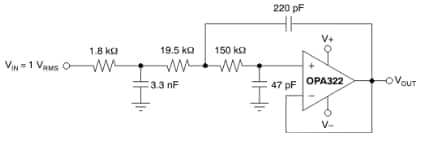

Funktionales Diagramm
Functional Diagram
  • Texas Instruments
Veröffentlichungsdatum: 2012-01-19 | Aktualisiert: 2025-02-19
