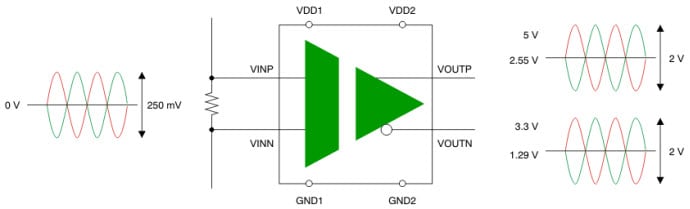

Texas Instruments AMC1200 vollständig differentielle Trennverstärker sind Präzisionsgeräte mit einem Ausgang, der vom Eingangsschaltkreis durch eine Siliziumdioxid-Barriere getrennt ist. Wenn diese mit isolierten Stromversorgungen verwendet werden, verhindert der TI AMC1200, dass Rauschstrom aus einer Hochspannungsleitung in die Erde eintritt und die empfindlichen Schaltkreise stört oder beschädigt. Der Eingang des AMC1200 wurde für den direkten Anschluss an einen Shunt-Widerstand oder andere Signalquellen mit niedriger Spannung optimiert. Die exzellente Leistung des Geräts unterstützt die genaue Stromsteuerung, was in einer Stromeinsparung auf Systemebene und (speziell in Motorsteuerungen) einer niedrigeren Drehmomentenwelligkeit resultiert. TI AMC1200 vollständig differentielle Trennverstärker verfügen über einen ±250mV Eingangsspannungsbereich, der für Shunt-Widerstände optimiert wurde.
Merkmale
±250-mV Eingangsspannungsbereich optimiert für Shunt-Widerstände
Sehr niedrige Nichtlinearität: 0,075% max. bei 5V
Niedriger Offset-Fehler: 1,5mV max
Niedriges Rauschen: 3,1mVRMS Richtwert
Niedriger High-Side-Versorgungsstrom: 8mA max. bei 5V
Eingangs-Bandbreite: 60kHz min.
Feste Verstärkung: 8 (0,5% Genauigkeit)
Hohe Gleichtaktunterdrückungs-Verhältnis: 108dB
3,3-V Betrieb an Low-Side
Zertifizierte galvanische Isolierung:
Zugelassen nach UL1577 und IEC60747-5-2
Isolierspannung: 4000VSPITZE
Betriebsspannung: 1200VSPITZE
Transientenfestigkeit: 10kV/µs
Typische 10-Jahres-Lebensdauer bei Nenn-Betriebsspannung
Vollständig über den erweiterten industriellen Temperaturbereich spezifiziert
