TI ADS7223/ADS7263/ADS8363 ADCsDie Texas Instruments ADS8363 16-Bit simultan-abgetasteten Analog-Digital-Wandler (ADC) verfügen über acht Pseudo- oder vier vollständig differenzielle Input-Kanäle, die zum Empfang von simultanem Signalempfang in zwei Gruppen unterteilt werden. Die analogen Inputs werden differenziell zum Input der ADC erhalten. Der Input-Multiplexer kann sowohl im differenziellen Pseudomodus zur Unterstützung von vier Kanälen pro ADC (4x2) wie auch im vollständig differenziellen Modus, der eine Umwandlung von bis zwei Inputs pro ADC (2x2) ermöglicht, verwendet werden. Der TI ADS7263 ist die 14-Bit-Ausführung während der ADS7223 eine 12-Bit-Ausführung des ADS8363 ist. Die TI ADS8363, ADS7263 und ADS7223 simultan-abgetasteten ADCs bieten zwei programmierbare Referenz-Outputs, einen flexiblen Versorgungsspannungsbereich, einen programmierbaren automatischen Sequenzer, Datenspeicherung für bis zu vier Konvertierungsergebnissen pro Kanal und zahlreiche Power-Down-Funktionen. Die ADS8363, ADS7263, und ADS7223 ADCs eignen sich für eine Vielfalt von Anwendungen einschließlich Motorsteuerung, Leistungsqualitätsmessung, Drei-Phasen-Leistungskontrolle und mehr. |
|
Merkmale
Anwendungsbereiche
|

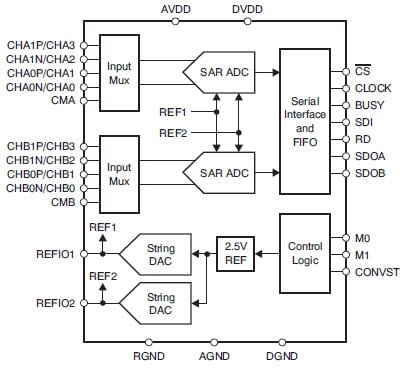

Funktionsblockdiagramm |
 |
