Texas Instruments ADS422x / ADS424x Dual-Kanal-ADCs mit sehr geringem Energieverbrauch

Texas Instruments ADS422x und ADS424x Dual-Kanal Analog-to-Digital Konverter sind Varianten der ADS42xx Ultra-Niedrigverbrauch-Familie von ADCs mit niedriger Geschwindigkeit. Die 12-Bit TI ADS422x und 14-Bit TI ADS424x Geräte nutzen innovative Designtechniken für hochdynamische Leistung bei extrem geringem Energieverbrauch mit einer Versorgung von 1.8V. Diese Topologie macht die TI ADS422x und ADS424x Dual-Kanal-ADCs ideal für Multi-Carrier-Kommunikationsanwendungen mit großer Bandbreite.


Features
  • Extrem niedriger Verbrauch mit Single 1.8V Versorgung, CMOS-Ausgang:
  • Hochdynamische Leistung:
  • Crosstalk: >90dB bei 185MHz
  • Programmable Gain von bis zu 6dB für SNR/SFDR Ausgleich
  • DC Offset-Korrektur
  • Ausgangsschnittstellen-Optionen:
  • 1.8V parallele CMOS-Schnittstelle
  • Double Data Rate (DDR) LVDS mit programmierbarem Swing:
  • Standardswing: 350mV
  • Niedriger Swing: 200mV
  • Unterstützt niedrige Takteingangs-Amplitude bis hinab zu 200mVPP
  • Gehäuse: QFN-64 (9mm × 9mm)
 Anwendungen
  • Wireless Kommunikations- infrastruktur
  • Software Defined Radio
Artikelnummer Bits MSPS Total Power (mW)
ADS4222 12 65 183
ADS4225 12 125 277
ADS4226 12 160 332
ADS4229 12 250 545
ADS4242 14 65 183
ADS4245 14 125 277
ADS4246 14 160 332
ADS4249 14 250 560

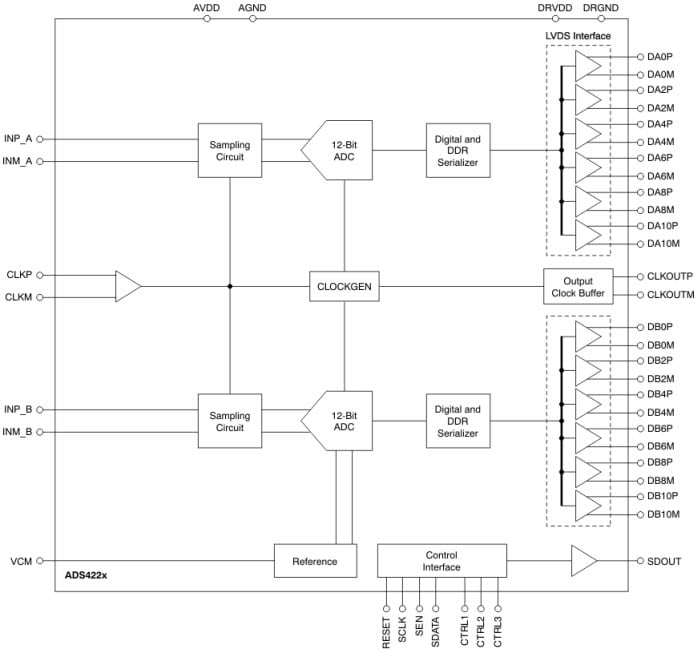

Funktionsdiagramm
Functional Diagram
