Texas Instruments UCC23514EVM Evaluierungsmodul
Das Texas Instruments UCC23514EVM Evaluierungsmodul ermöglicht die Evaluierung des UCC23514. Die UCC23514 Single Channel Isolated Gate Drivers sind optokompatibel für IGBTs, MOSFETs und SiC MOSFETs, mit einem 4,5 A Source- und 5,3 A Sink-Spitzenausgangsstrom und einer 5.0kVRMS verstärkten Isolation.
Das Texas Instruments UCC23514EVM Evaluierungsmodul wurde für Hochspannungsanwendungen entwickelt, die eine Isolierung und Zuverlässigkeit erfordern. Er zeichnet sich durch eine geringere Ausbreitungsverzögerung, eine geringere Teil-zu-Teil-Verzögerung, einen höheren CMTI, eine geringere Impulsbreitenverzerrung und eine höhere Betriebstemperatur aus. Diese Funktionen sorgen für eine deutliche Leistungssteigerung bei gleichzeitiger Beibehaltung der Pin-to-Pin-Kompatibilität.
Merkmale
- Bis zu 35 V Stromversorgungsbereich
- 4,5 A Quelle und 5,3 A Senke Stromfähigkeit
- 5,7kVrms Isolierung für 1 Minute pro UL1577
- Steckbrückenkonfigurationen für alle UCC23514-Ausführungen
- PCB-Layout optimiert für Stromversorgungs-Umgehungskapazität und Gate-Treiber-Schleife
Dreifach-Steckbrücken-Pin-1 – Positionen

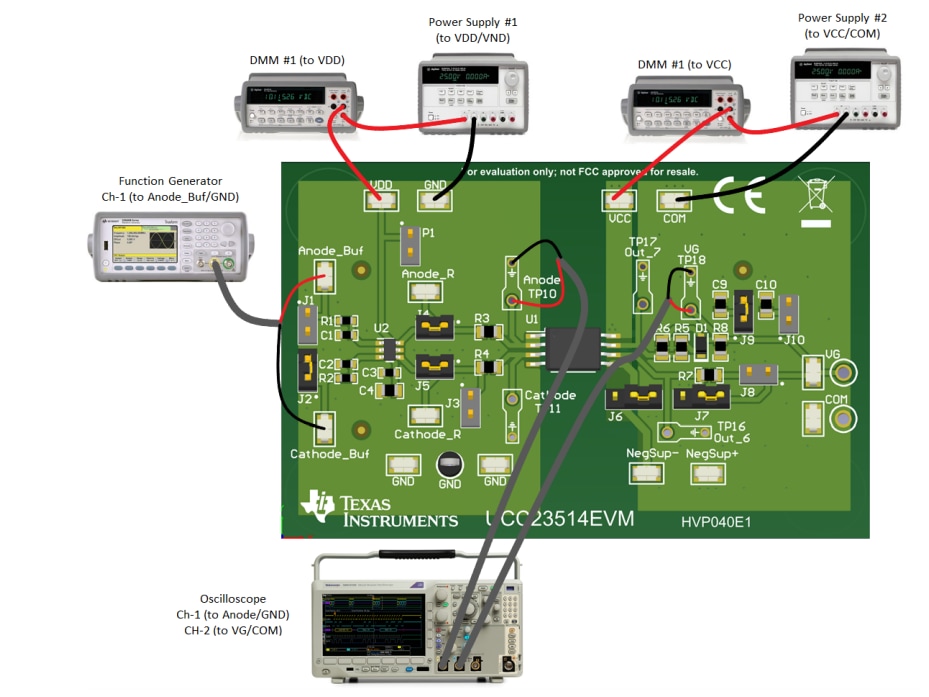

Prüfstand-Einrichtungsdiagramm und -Konfiguration
Verwandtes Produkt
Texas Instruments UCC23514 Gate-Treiber
Optokompatibler isolierter Einkanal-Gate-Treiber für IGBTs, MOSFETs und SiC-MOSFETs.
Veröffentlichungsdatum: 2020-10-12
| Aktualisiert: 2024-08-30
