Texas Instruments UCC12051-Q1 Automotive-DC/DC-Modul mit 5 kVrms
Das Texas Instruments UCC12051-Q1 Automotive-DC/DC-Modul mit 5 kVrms bietet eine effiziente, isolierte Leistung zu isolierten Schaltungen, die eine Vorspannungsversorgung mit einer gut geregelten Ausgangsspannung erfordern. Das UCC12051-Q1 Modul enthält einen Transformator und DC/DC-Controller mit einer proprietären Architektur, um eine isolierte Leistung von 500 mW (typisch) mit niedriger EMI zu liefern.
Das TI UCC12051-Q1 Automotive-DC/DC-Modul mit 5 kVrms enthält Schutzfunktionen für eine erhöhte Systemrobustheit. Darüber hinaus verfügt das Bauteil über einen Freigabe-Pin, eine Synchronisierungsfunktion und geregelte 5-V- oder 3,3-V-Ausgangsoptionen mit Reserve. Der UCC12051-Q1 ist eine Miniaturlösung mit niedrigem Profil, die in einem Wide-Body-SOIC-Gehäuse mit einer Höhe von 2,65 mm (typisch) angeboten wird.
Merkmale
- DC/DC-Wandler mit hohem Wirkungsgrad und integrierter Transformator-Technologie
- Mit den folgenden Ergebnissen gemäß AEC-Q100 qualifiziert:
- Bauteiltemperatur Klasse 1: -40 °C bis +125 °C Umgebungsbetriebstemperatur
- Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- Typische Ausgangsleistung: 500 mW
- Geregelter 5-V- oder 3,3-V-Ausgang mit wählbarer Spannungsreserve von 400 mV für die Stromversorgung eines LDOS
- Eingangsspannung von 4,5 V bis 5,5 V
- Robuste Isolationsbarriere:
- Isolierungswert: 5 kVRMS
- Ableitvermögen: 10 kVPK
- Betriebsspannung: 1,2 kVRMS
- Mindestens 100 V/ns CMTI
- Thermische Abschaltung
- Kurzschlussschutz mit Wiederherstellung
- 16-Pin-Wide-Body-SOIC-Gehäuse mit einer Kriech- und Luftstrecke von > 8 mm
- Erweiterter Temperaturbereich von -40 °C bis 125 °C
- Sicherheitsbezogene Zertifizierungen (geplant):
- 7.071 VPK verstärkte Isolierung gemäß DIN V VDE V 0884-11:2017-01
- 5.000 VRMS Isolierung für 1 Minute gemäß UL 1577
- UL-Zertifizierung nach den Endgerätenormen IEC 60950-1 und IEC 62368-1
- CQC-Zulassung gemäß GB4943.1-2011
Applikationen
- On-Board-Ladegerät
- Batteriemanagementsystem
- Traktionswechselrichter
- DC/DC-Wandler für HEV/EVs

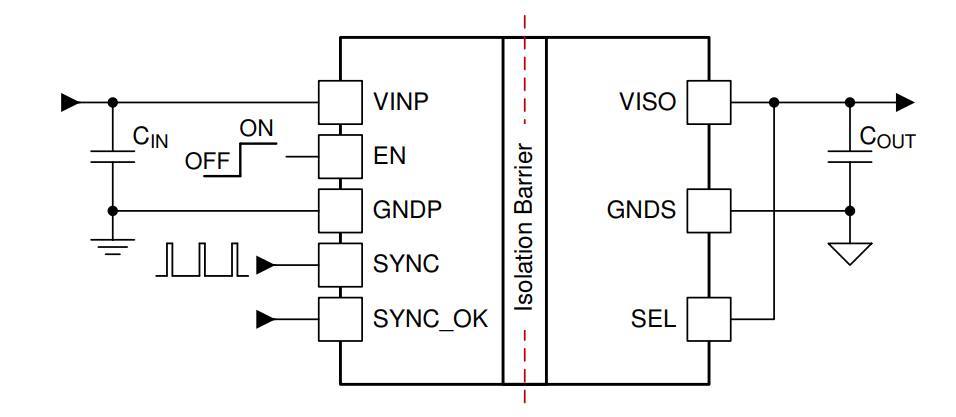

Vereinfachte Applikation
Blockdiagramm
Veröffentlichungsdatum: 2021-07-14
| Aktualisiert: 2022-11-03
