Texas Instruments TUSB1044 USB-Typ-C-Alt-Modus-Redriver
Texas Instruments TUSB1044 USB-Typ-C Alt-Modus-Redriver ist ein Schalter, der Datenraten von bis zu 10 Gbps unterstützt. Dieser Protokoll-unabhängige lineare Redriver ist auch in der Lage, andere USB-Typ-C-Alt-Modus-Schnittstellen zu unterstützen, einschließlich DisplayPort. Der TUSB1044 bietet einen linearen Ausgleich auf mehreren Ebenen zur Kompensierung von Kabel- und Platinenspurverlust aufgrund von Inter-Symbol-Interferenzen (ISI). Das Bauteil wir mit einer einzigen 3,3V-Versorgung betrieben und ist in einem kommerziellen und industriellen Temperaturbereich erhältlich. Alle vier Spuren des TUSB1044 sind reversibel und machen ihn zu einem vielseitigen Signalaufbereiter, der in vielen Applikationen eingesetzt werden kann.
Merkmale
- Protokollagnostischer reversibler 4-Kanal-Linear-Redriver, der bis zu 10 Gbit/s unterstützt
- Unterstützt USB Typ-C mit USB 3.1 Gen. 2 und DisplayPort 1.4 als Wechselmodus
- Unterstützt Prozessoren mit USB 3.1 und der DisplayPort Mux ist für Typ-C-Applikationen integriert
- Unterstützt Signalaufbereitung in Typ-C-Kabel
- Cross-Punkt-MUX für SBU-Signale
- Lineare Entzerrung bis zu 11 dB bei 4,05 GHz
- GPIO- und I2C-Steuerung für Kanalrichtung und Ausgleich
- Erweitertes Energiemanagement durch Überwachung der USB-Stufen und Snooping-DP-Link-Training
- Konfiguration durch GPIO oder I2C
- Hot-Plug-fähig
- Einzelne 3,3 V Stromversorgung
- Industrieller Temperaturbereich: -40 bis +85 ºC (TUSB1044I)
- Kommerzieller Temperaturbereich: 0 ºC bis 70 °C (TUSB1044)
- 4 mm × 6 mm, 0,4 mm Rastermaß, 40-Pin-QFN-Gehäuse
Applikationen
- Tablets
- Notebooks
- Computer
- Dockingstationen

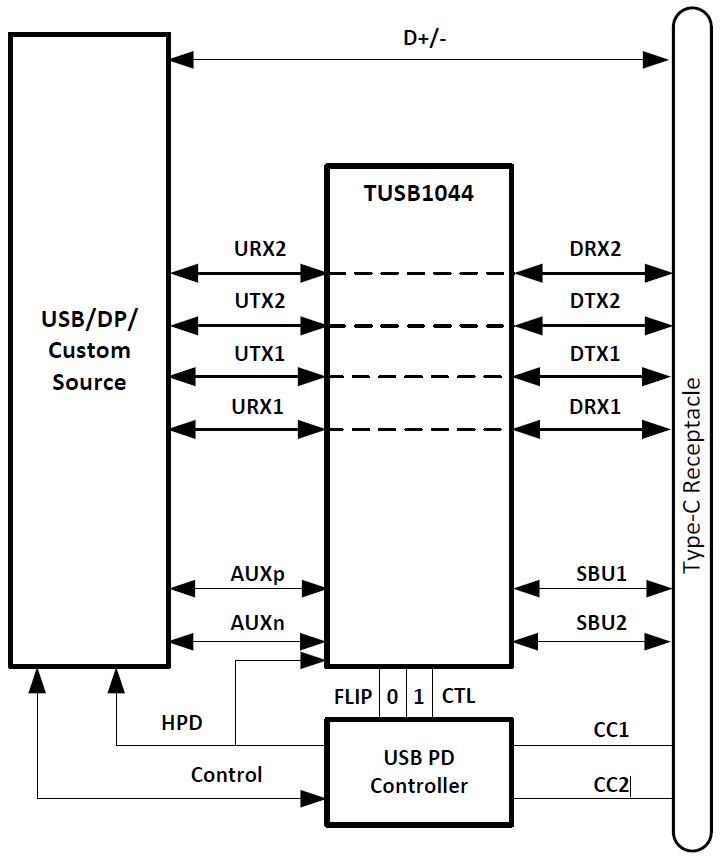

Vereinfachter Schaltplan
Dazugehöriges Development Tool
Texas Instruments TUSB1044RNQEVM Evaluationsmodul (EVM)
Ausgelegt, um den TUSB1044 zu bewerten, einen USB-Typ-C-Alt-Modus-Redriver-Schalter.
Veröffentlichungsdatum: 2018-05-30
| Aktualisiert: 2023-01-27
