Texas Instruments TPSM843521EVM Evaluierungsmodul
Das Evaluierungsmodul TPSM843521EVM von Texas Instruments ist eine vollständig montierte und getestete Schaltung zur Entwicklung des TPSM843521-Moduls. Der TPSM843521EVM arbeitet mit einem Eingangsspannungsbereich von 3,8 V bis 18 V und bietet einen geregelten 5.0 V Ausgang mit bis zu 5 A Laststrom. Das TI TPSM843521EVM Evaluierungsmodul verfügt über Optionen wie Betriebsmodus, Soft-Start-Zeit und Schaltfrequenz, die einfach über Widerstände und Jumper angepasst oder eingestellt werden können.
Merkmale
- Unterstützt kontinuierlichen Ausgangsstrom von 5 A
- Wählbarer Eco-Modus und FCCM-Modus (Forced Continuous Conduction Modulation)
- Anpassbare Schaltfrequenz
- Bedienkomfort
Applikationen
- Prüfung und Messung
- Motortreiber
- Raster Infrastruktur
- Medizin und Gesundheitswesen
Technische Daten
- 3,8 V bis 18 V Eingangsspannungsbereich
- Ausgangsspannungsbereich von 0,6 V bis 9 V
- 1.000 kHz Betriebsfrequenz
Lieferumfang Kit
- TPSM843521EVM Leiterplatte
- Haftungsausschluss bezüglich EVM - Bitte lesen
- Prototyp EVM-Haftungsausschluss – Bitte lesen

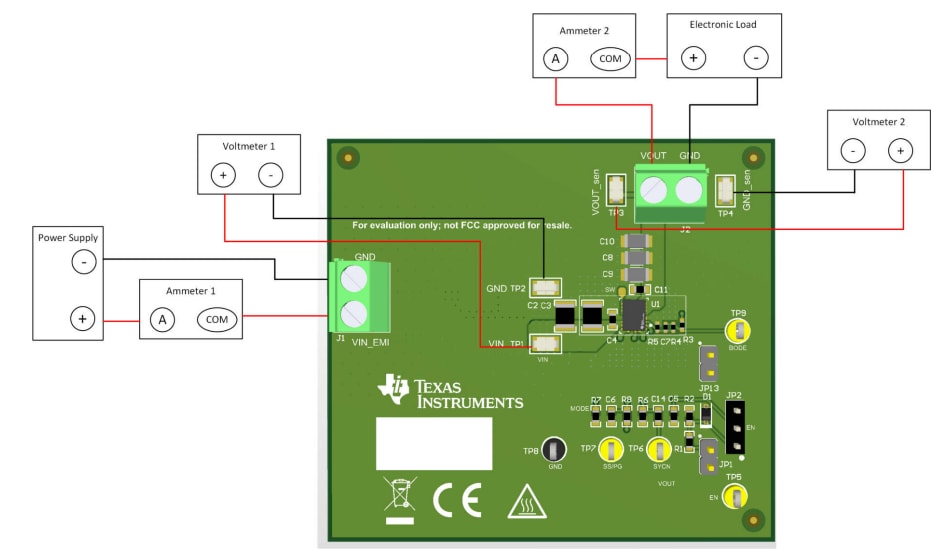

Prüfung
Schaltschema

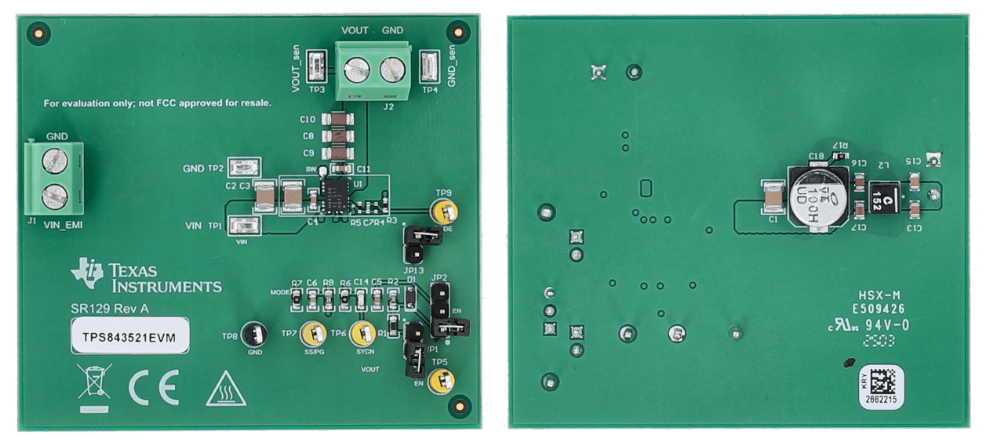

Layout
