Texas Instruments TPSM63606EVM / TPSM63606SEVM Evaluierungsmodule

Die Texas Instruments TPSM63606EVM / TPSM63606SEVM-Evaluierungsmodule (EVMs) wurden entwickelt, um die Leistung des TPSM63606 36 V, 6 A Synchronous Buck DC/DC Buck-Leistungsmoduls zu präsentieren. Diese Auswertemodule arbeiten über einen weiten Eingangsspannungsbereich von 3 V bis 36 V und liefern einen festen 5 V-Ausgang mit einer Sollwertgenauigkeit von besser als 1% und bis zu 6 A Ausgangsstrom. Die „S“-Version des Auswertemoduls enthält Pseudo-Random-Spread-Spectrum (PRSS) für geringere EMI. Das Power-Modul TPSM63606 von Texas Instruments bietet ein fortschrittliches Gehäuse- und Pinout-Design für verbesserte EMI-Leistung, hohen Wirkungsgrad und hohe Zuverlässigkeit. Zu den verschiedenen Funktionen, die den Schutz des Reglers bei Fehlern verbessern, gehören die Unterspannungsabschaltung (UVLO), der interne Soft-Start, der Überstromschutz im Schluckauf-Modus (OCP) und die thermische Abschaltung. Eine Open-Drain-PGOOD-Anzeige, Präzisionsfreigabe, externe Vorspannungsoption, RT-einstellbare Schaltfrequenz und SYNC IN-Funktionalität sind ebenfalls vorhanden.

Merkmale

  • Breiter Eingangsspannungsbereich von 3 V bis 36 V
  • 5 V Standard-Ausgangsspannung (über Jumper einstellbar auf 1,8 V, 2,5 V, 3,3 V oder 12 V)
  • Bis zu 6 A Ausgangsstrom
  • 1 MHz Standardschaltfrequenz (über Jumper einstellbar auf 500 kHz, 750 kHz, 1,5 MHz oder 2 MHz)
  • Inklusive EMI-Eingangsfilter für leitungsgebundene Emissionen nach CISPR 32 Klasse B
  • Vollständig bestücktes, geprüftes und bewährtes PCB-Layout mit kleinem Footprint

Erforderliche Ausrüstung

  • Spannungsquelle
    • Die Eingangsspannungsquelle VIN sollte eine variable 36-V-Gleichstromquelle sein, die 6 A liefern kann.
  • Multimeter
    • Voltmeter 1
      • Messen Sie die Eingangsspannung an VIN S+ bis VIN S-
    • Voltmeter 2
      • Messen Sie die Ausgangsspannung an VOUT S+ bis VOUT S-
    • Amperemeter 1
      • Messen Sie den Eingangsstroms
      • Stellen Sie das Strommessgerät auf eine 1-Sekunden-Blendenzeit ein
    • Amperemeter 2
      • Messen Sie den Ausgangsstrom
      • Stellen Sie das Strommessgerät auf eine 1-Sekunden-Blendenzeit ein
  • Elektronische Last
    • Verwenden Sie eine elektronische Last, die auf Konstant-Widerstand (CR) oder Konstant-Strom (CC) eingestellt ist und für 0 ADC bis 6 ADC geeignet ist.
    • Für eine Nulllast-Eingangsstrommessung trennen Sie die elektronische Last, da sie einen kleinen Reststrom aufnehmen kann.
  • Oszilloskop
    • Mit dem Oszilloskop, das auf 20 MHz Bandbreite und AC-Kopplung eingestellt ist, messen Sie die Ausgangsspannungswelligkeit direkt über einem Ausgangskondensator mit einem kurzen Massekabel, das normalerweise mit dem Oszilloskopmesskopf geliefert wird
    • Setzen Sie die Spitze des Oszilloskop-Tastkopfes auf den Pluspol des Ausgangskondensators und halten Sie den Massekörper des Tastkopfes durch die Masseleitung an den Minuspol des Kondensators
    • TI empfiehlt nicht die Verwendung einer langgeführten Masseverbindung, da dies bei einer großen Masseschleife zusätzliches Rauschen induzieren kann
    • Zur Messung anderer Wellenformen, das Oszilloskop entsprechend einstellen

Applikationen

  • Prüfung und Messung, Luft- und Raumfahrt und Verteidigung
  • Fabrikautomatisierung und -steuerung, Stromversorgungen für allgemeine Zwecke
  • Inverting-Buck-Boost-Schaltungen (IBB), die eine negative Ausgangsspannung erfordern

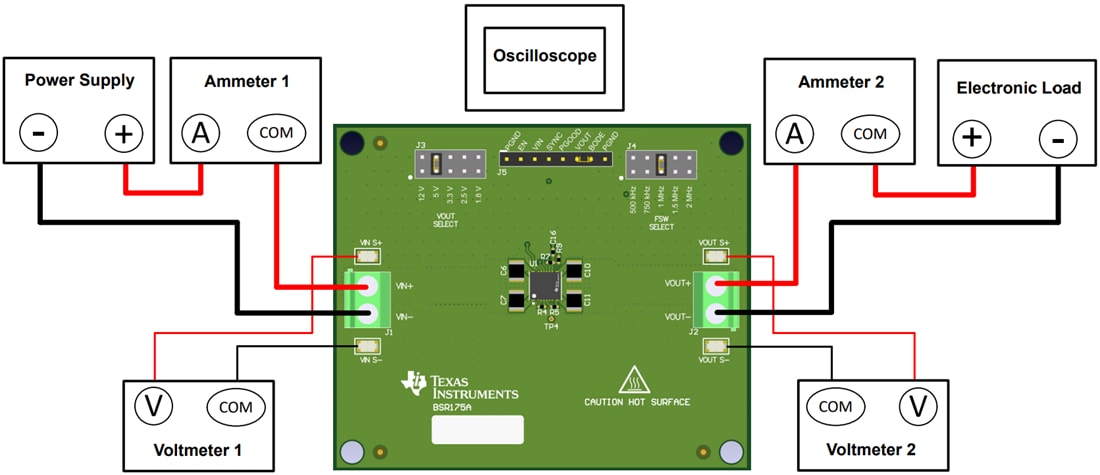

Testeinrichtung

Technische Zeichnung - Texas Instruments TPSM63606EVM / TPSM63606SEVM Evaluierungsmodule
Veröffentlichungsdatum: 2021-11-10 | Aktualisiert: 2022-05-23
