Texas Instruments TPS92611EVM LED-Treiber-Evaluierungsmodul
Das Texas Instruments TPS92611EVM Einkanal-LED-Treiber-Evaluierungsmodul wird zur Evaluierung, Steuerung und Konfiguration des TPS92611-Q1 Einkanal-LED-Linear-Treibers verwendet. Das TPS92611EVM verfügt über eine Präzisionsstromregelung mit PWM-Dimmung. Vollständige Diagnosefunktionen auf dem Bauteil ermöglichen die Erkennung offener LED-Stränge und LED-Kurzschluss-zu-GND mit Auto-Wiederherstellung. Während des Betriebsausfalls wird die offene Fehlererkennungsmaske aktiviert.
Merkmale
- Konstanter Ausgangsstrom von High-Side-Referenzwiderstand festgelegt
- Erfassung von LED-Kurzschlüssen mit automatischer Wiederherstellung
- Erkennungsmaske für Leiterunterbrechungszustände während dem Dropout-Modus
Applikationen
- Automotive-Komfortbeleuchtung: Lichtkuppel, Türgriffe, Leselampe und sonstige Lampen
- Automotive-Heckleuchte, Mittig, hoch angebrachte Bremslampe, Seitenmarkierungsleuchten, Anzeige der Überwachung des toten Winkels, Ladeanzeige
- Universal-LED-Treiber-Applikation
Verwandtes Produkt
Texas Instruments TPS92611-Q1 Einkanal-High-Side-LED-Treiber
Einfache, elegante Lösung mit LED-Diagnosefunktionen zur Bereitstellung eines Dauerstroms für eine einzelne LED-Kette.

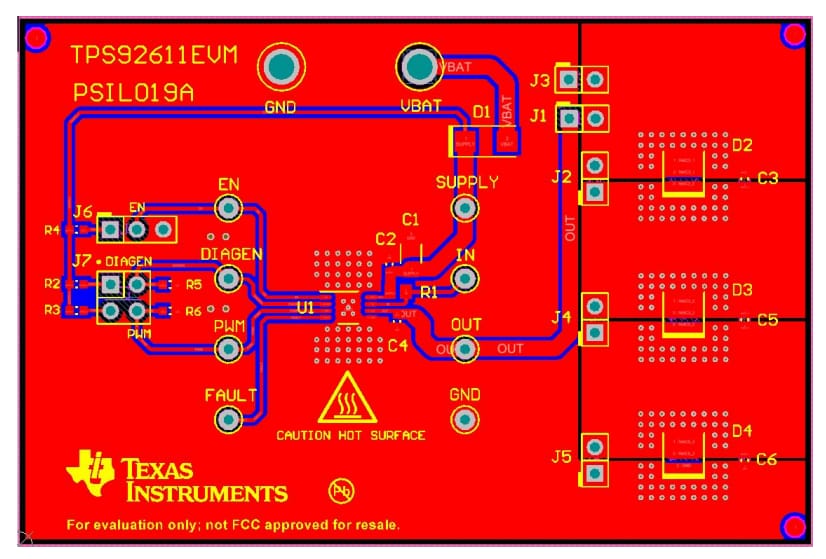

Board-Layout
