Texas Instruments TPS7B88-Q1 LDO-Linearregler
Texas Instruments TPS7B88-Q1 LDO-Linearregler verfügen über einen Eingangsspannungsbereich von bis zu 40 V, der es dem Bauteil ermöglicht, Transienten (wie z. B. Lastabwurf), die in Automotive-Systemen üblich sind, standzuhalten. Die TPS7B88-Q1 Regler sind mit einem Ruhestrom von nur 17 µA bei leichten Lasten eine optimale Lösung für die Stromversorgung von Always-On-Bauelementen, wie z. B. Mikrocontroller (MCUs) und Controller-Area-Network(CAN)-Transceiver in Standby-Systemen.
Die TPS7B88-Q1 LDO-Linearregler von TI verfügen über ein hochmodernes Einschwingverhalten, das es dem Ausgang ermöglicht, schnell auf Änderungen der Last oder Leitung (z. B. während Kaltstartbedingungen) zu reagieren. Darüber hinaus verfügt das Bauteil über eine neuartige Architektur, die bei der Wiederherstellung des Dropouts das Überschwingen des Ausgangs reduziert. Während des Normalbetriebs verfügt der TPS7B88-Q1 über eine enge DC-Genauigkeit von ±1,15 % in Bezug auf Leitung, Last und Temperatur.
Die TPS7B88-Q1 Regler sind in einem thermisch leitfähigen Gehäuse verfügbar, um den Bauteilen die effiziente Übertragung der Wärme auf die Leiterplatte zu ermöglichen.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- Temperaturklasse 1: -40 °C bis +125 °C, TA
- Sperrschichttemperatur: -40 °C bis +150 °C, TJ
- Eingangsspannungsbereich: 3 V bis 40 V (42 V max.)
- Ausgangsspannungsbereich: 3,3 V und 5 V (fest)
- Maximaler Ausgangsstrom: 500 mA
- Ausgangsspannungsgenauigkeit: ±1,15 % (max.)
- Niedrige Dropout-Spannung von 525 mV (max.) bei 450 mA
- Niedriger Ruhestrom von 17 µA (typisch) bei leichten Lasten
- Hervorragendes Leitungs-Einschwingverhalten:
- ±2 % VOUT-Abweichung während dem Kaltstart
- ±2 % VOUT-Abweichung (1 V/µs VIN-Anstiegsrate)
- Stabil mit einem Kondensator von 2,2 µF oder größer
- 30 °C/W (RθJA) 3-Pin-TO-252-Gehäuse
Applikationen
- Batteriebetriebene Always-On-Applikationen:
- Automotive-Gateways
- Funkschließsysteme (Remote Keyless Entry, RKE)
- Neukonfigurierbare Kombiinstrumente
- Bordnetzsteuermodule (BSG)

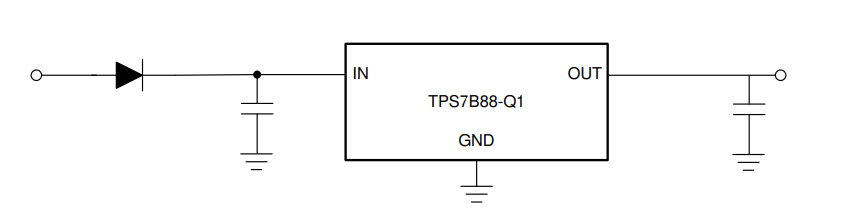

Ausgang ist gleich Referenzspannung
