Texas Instruments TPS763/TPS763-Q1 LDO-Spannungsregler

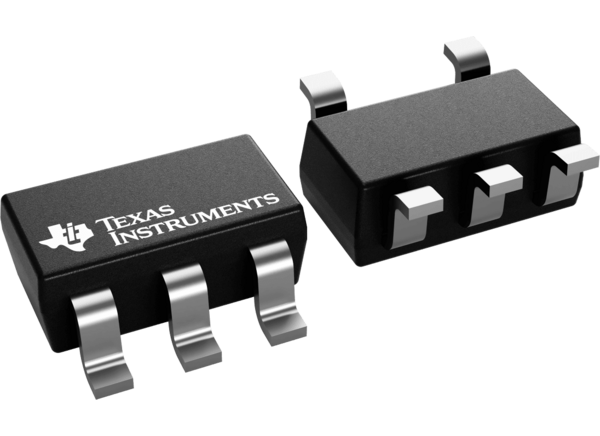

Texas Instruments TPS763/TPS763-Q1 Low-Dropout-Spannungsregler (LDO) bieten die Vorteile eines stromsparenden Betriebs, einer niedrigen Dropout-Spannung und einem miniaturisierten Gehäuse. Diese Regler verfügen über einen niedrigen Ruhestrom und Dropout-Spannungen im Vergleich zu herkömmlichen LDO-Reglern. Der TPS763/TPS763-Q1 wird in einem kleinen 5-Pin-SOT-23-Gehäuse mit integriertem Schaltkreis angeboten und eignet sich hervorragend für Applikationen, bei denen der Platzbedarf auf dem Board begrenzt ist oder für kostenempfindliche Designs.

Eine Kombination aus Prozessinnovation und neuem Schaltungsdesign hat den üblichen PNP-Durchgangstransistor durch ein PMOS-Durchgangselement ersetzt. Das PMOS-Durchgangselement verhält sich wie ein niedriger Widerstand, so dass die Dropout-Spannung direkt proportional zum Laststrom und niedrig ist (Laststrom von 300 mV bei 150 mA (typisch)) (TPS76333/TPS76333-Q1). Der Ruhestrom ist niedrig (140 µA max.) und ist über den gesamten Ausgangslaststrombereich (0 mA bis 150 mA) stabil, da das PMOS-Durchlasselement ein spannungsbetriebenes Bauteil ist. Die Low-Dropout-Spannungsfunktion und der stromsparende Betrieb sind für den Einsatz in tragbaren Systemen wie Mobiltelefonen und Laptops vorgesehen und verlängern die Lebensdauer der Systembatterie erheblich.

Der TPS763/TPS763-Q1 von Texas Instruments enthält einen logikfähigen Schlafmodus zum Abschalten des Reglers und zur Reduzierung des Ruhestroms auf maximal 1 µA bei TJ = 25 °C. Der TPS763/TPS763-Q1 wird in den Festspannungsversionen 1,6 V, 1,8 V 2,5 V, 2,7 V, 2,8 V, 3 V, 3,3 V, 3,8 V und 5 V und einer variablen Version (programmierbar im Bereich von 1,5 V bis 6,5 V) angeboten. Die TPS763-Q1 Bauteile sind gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen.

Merkmale

Low-Dropout-Regler: 150 mA
Ausgangsspannungen sind in 5 V, 3,8 V, 3,3 V, 3 V, 2,8 V, 2,7 V, 2,5 V, 1,8 V, 1,6 V (fest) und 1,5 V bis 6,5 V (variabel) verfügbar
Die Dropout-Spannung beträgt typischerweise 300 mV bei 150 mA
Thermischer Schutz
