Texas Instruments TPS73801 Low-Dropout-Regler
TPS73801 Low-Dropout-Regler (LDO) vonTexas Instruments sind für ein schnelles Einschwingverhalten optimiert. Die LDOs liefern einen Ausgangsstrom von 1.0 A und eine 300 mV Dropout-Spannung.
Das Bauteil verfügt über 1 mA Ruhestrom, der bei Abschaltung auf weniger als 1 µA fällt. Der Ruhestrom ist im TPS73801 gut geregelt, da er nicht wie bei vielen anderen Reglern im Dropout ansteigt. Zusätzlich zu einem schnellen Einschwingverhalten bieten die TPS73801-Regler sehr niedriges Ausgangsrauschen und eignen sich hervorragend für empfindliche HF-Versorgungsapplikationen.
Die TPS73801 Regler von TI sind mit Ausgangskondensatoren von nur 10 µF und einem Ausgangsspannungsbereich von 1,21 V bis 20 V stabil. Im Gegensatz zu den meisten Reglern können kleine Keramikkondensatoren ohne den erforderlichen ESR verwendet werden.
Interne Schutzschaltungen umfassen Batterie-Verpolungsschutz, Strombegrenzung, thermische Begrenzung und Sperrstromschutz. Das TPS73801 wird als einstellbares Bauteil mit einer Referenzspannung von 1,21 V bereitgestellt. Die TPS73801-Regler sind in 6-Pin-TO-223-Gehäusen (DCQ) ausgelegt.
Merkmale
- Optimiert für schnelles Einschwingverhalten
- 1.0 A Ausgangsstrom
- 300 mV Dropout-Spannung
- 45 µVRMS (10Hz bis 100kHz) rauscharm
- 1 mA Ruhestrom
- Keine Schutzdioden erforderlich
- Geregelter Ruhestrom im Dropout
- Einstellbare Ausgangsspannung: 1,21 V bis 20 V
- Weniger als 1 µA Ruhestrom bei Abschaltung
- Stabil mit 10 µF Ausgangskondensator
- Stabil mit Keramikkondensatoren
- Batterie-Verpolungsschutz
- Kein Rückstrom
- Thermische Begrenzung
Applikationen
- 3,3 V bis 2,5 V Logik-Netzteile
- Nachgeschalteter Regler für Schaltnetzteile
- Tragbare/batteriebetriebene Geräte
Videos

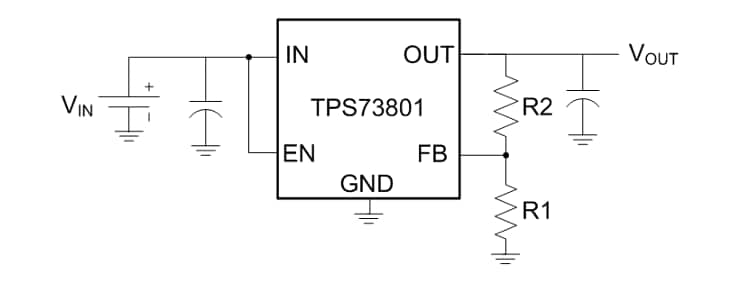

Vereinfachtes Schaltbild
Funktionales Blockdiagramm
