Texas Instruments TPS568231EVM Evaluierungsmodul
Das Texas Instruments TPS568231EVM Evaluierungsmodul ist zur Evaluierung der Funktionsweise des TPS568231 Wandlers konfiguriert. Der TPS568231 ist ein einzelner, synchroner Abwärtswandler mit D-CAP3™-Modus, der eine sehr geringe Anzahl externer Bauelemente benötigt. Das TPS568231EVM Evaluierungsmodul von TI bietet von einem Eingang von 4,5 V bis 17 V 1,2 V bei 8 A.
Merkmale
- Eingangsspannungsbereich: 4,5 V bis 17 V
- Ausgangsspannungsbereich: 0,6 V bis 5,5 V
- Ausgangsstrom von bis zu 8 A im ECO-mode und FCCM-Modus
- Einstellbare Soft-Start-Zeit
- QFN-Gehäuse von 3,5 mm x 3,5 mm

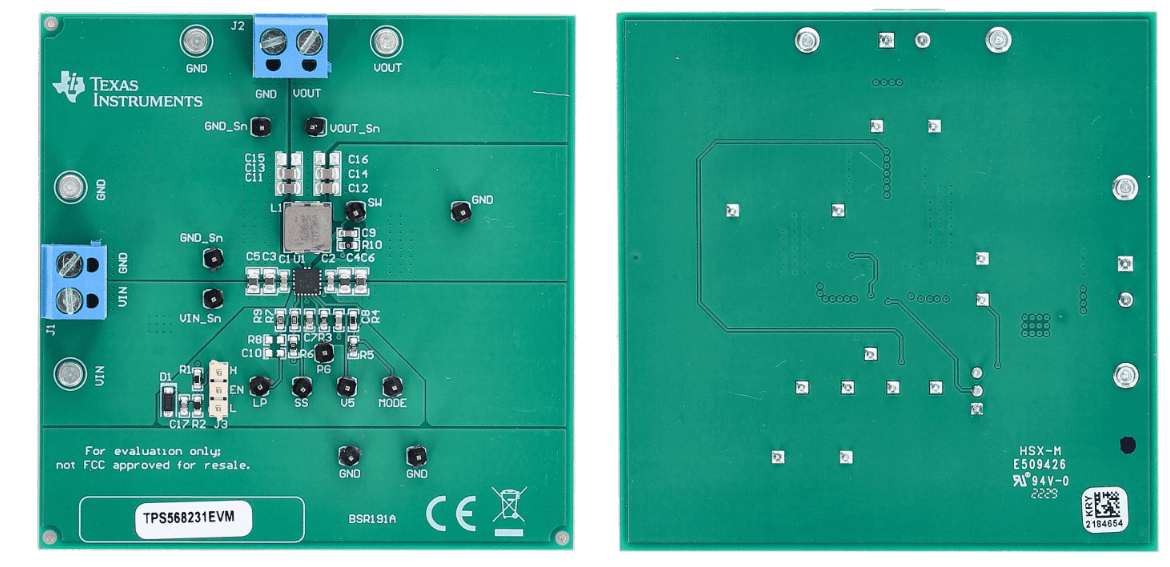

PCB-Layout
Veröffentlichungsdatum: 2022-12-23
| Aktualisiert: 2023-01-05
