Texas Instruments TPS562203EVM Evaluierungsmodul
Das Texas Instruments TPS562203EVM Evaluierungsmodul ist zur Evaluierung der Funktionsweise des TPS562203 Wandlers in einem SOT563-Gehäuse konfiguriert. Der TPS562203 ist ein einfacher, benutzerfreundlicher, synchroner 2-A-Abwärtswandler. Das TPS562203EVM Evaluierungsmodul von TI ist eine vollständig bestückte und getestete Schaltung, die von einem Eingang von 4,2 V bis 17 V und einer Nennspannung von 12 V betrieben wird sowie einen 1,05-V-Ausgang bei 2 A bietet. Das Bauteil enthält AC-Signal-Injektionsanschlüsse für Rückkopplungsschleifen-Messungen.
Merkmale
- 4,2 V bis 17 V Eingangsspannungsbereich
- Ausgangsspannungsbereich: 0,6 V bis 7 V
- Bis zu 2 A Ausgangsstrom
- ECO-Modus
- Schnelles Einschwingverhalten
Applikationen
- Fernseher
- Digitale Set-Top-Box (STB)
- Gebäudeautomatisierung
- Leitungszugriff mit fester Bandbreite
Lieferumfang Kit
- 1x TPS56220xEVM Board
- EVM-Haftungsausschluss

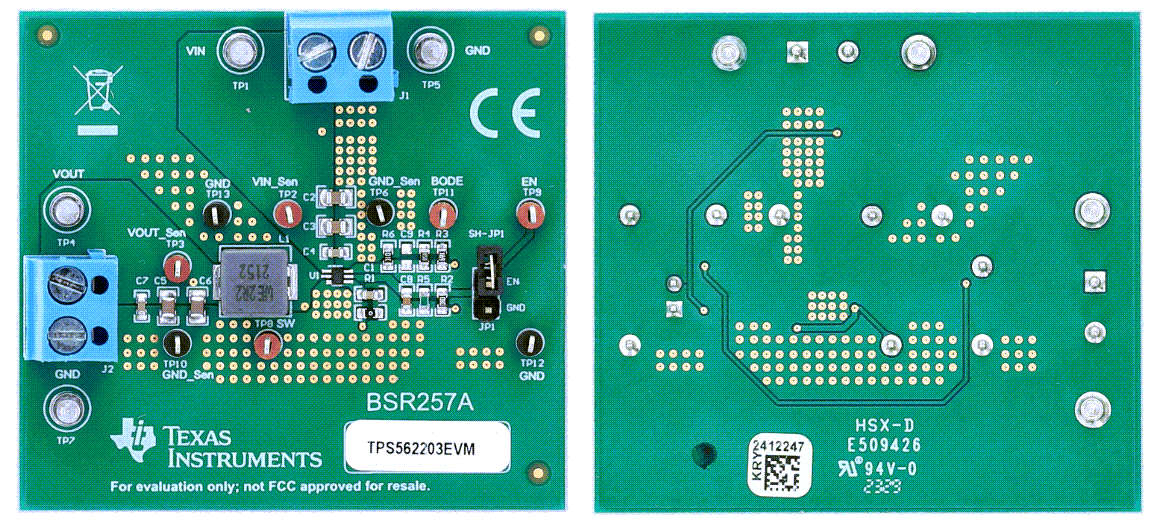

Layout
Verwandtes Produkt
Texas Instruments TPS56220x Synchrone Abwärtswandler
Dies sind einfache, benutzerfreundliche synchrone 2-A- Abwärtswandler in einem SOT-563 Gehäuse.
Verwandtes Development Tool
Texas Instruments TPS563203EVM Evaluierungsmodul
Bietet eine einfache Methode zur Messung und Evaluierung des TPS563203 Abwärtswandlers in einem SOT-563-Gehäuse.
