Texas Instruments TPS546D24SEVM-2PH Wandler-Evaluierungsmodul
Das Texas Instruments TPS546D24SEVM-2PH Wandler-Evaluierungsmodul (EVM) ist ein Zweiphasen-Abwärtswandler mit zwei TPS546D24S Bauteilen, die einen Einfachausgang von 0,8 V bieten. Der TPS546D24A ist ein stapelbarer synchroner Abwärtswandler mit einer PMBus-Schnittstelle, der mit einer nominalen Eingangsspannung von 2,95 V bis 16 V betrieben werden kann. Das Gerät ermöglicht die Programmierung und Überwachung über die PmBus® -Schnittstelle mit einer vom Benutzer konfigurierbaren Schreibsperre für verbesserte Sicherheit. Der TPS546D24SEVM-2PH von Texas Instruments wurde entwickelt, um den Stacking-Betrieb des TPS546D24S in einer zweiphasigen Anwendung mit niedriger Ausgangsspannung zu demonstrieren und gleichzeitig mehrere Testpunkte zur Bewertung der Leistung der Bauteile bereitzustellen.
Merkmale
- Die Ausgangsspannung ist über die PMBus-Schnittstelle begrenzt und trimmbar
- Programmierbare UVLO, Soft-Start und Freigabe über die PMBus-Schnittstelle
- Programmierbare Überstromwarnung und Fehlergrenzen sowie programmierbare Reaktion auf Fehler über die PMBus-Schnittstelle
- Programmierbare Überspannungs- und Unterspannungswarnung und Fehlergrenzen sowie programmierbare Reaktion auf Fehler über die PMBus-Schnittstelle
- Programmierbare Ein- und Ausschalt-Verzögerungszeiten
- Geregelter 0,8-V-Ausgang von bis zu 80 ADC im Ausgangsstrom im stationären Zustand
- Bequeme Testpunkte zum Prüfen kritischer Wellenformen
Erforderliche Ausrüstung
- Spannungsquelle
- Die Eingangsspannungsquelle VIN muss eine variable 0-V- bis 20-V-DC-Quelle sein, die mindestens 16 ADC liefern kann, um eine 80-A-Last mit einem 5-V-Eingang zu unterstützen
- Multimeters
- Es wird empfohlen, zwei separate Multimeter zu verwenden: ein Stromzähler zur Messung von VIN und der andere zur Messung von VOUT
- Ausgangslast
- Es wird empfohlen, eine variable Elektroniklast für die Testeinrichtung zu verwenden
- Zur Prüfung des Volllaststroms, der von diesem Evaluierungsmodul unterstützt wird, muss die Last bei mindestens 80 A abgeleitet werden können
- Oszilloskop
- Wenn ein Oszilloskop zur Messung der Schaltknotenspannung oder der Spannungswelligkeit verwendet wird, muss eine Tip-and-Barrel-Methode zur Messung verwendet werden
- Lüfter
- Während des längeren Betriebs bei hohen Lasten kann es erforderlich sein, eine Zwangsluftkühlung mit einem kleinen Lüfter bereitzustellen, der auf das Evaluierungsmodul ausgerichtet ist.
- Sorgt für Erhaltung der Oberflächentemperatur der Bauteile auf dem Evaluierungsmodul unter der Nenntemperatur des Bauteils
- USB-to-GPIO-Schnittstellenadapter
- Ein Kommunikationsadapter ist zwischen dem Evaluierungsmodul und dem Host-Computer erforderlich
- Dieses Evaluierungsmodul ist für die Verwendung mit dem USB-zu-GPIO- oder USB-zu-GPIO2-Adapter ausgelegt
- Empfohlene Drahtstärke
- Eingang VIN und GND zu T1 und T2 (GND) (12-V-Eingang) – Die empfohlene Drahtgröße ist AWG # 12, mit der Gesamtlänge des Kabels weniger als 2 Fuß (61 cm) (Eingang von 1 Fuß (30,5 cm), Rücklauf von 1 Fuß (30,5 cm)
- Ausgang T3 und GND T5 (0,8 V Ausgang) - Die empfohlene Mindestdrahtgröße ist AWG #10, wobei die Gesamtlänge des Drahtes weniger als 2 Fuß betragen sollte (1 Fuß Ausgang, 1 Fuß Rücklauf)
- Eine dickere Drahtstärke kann erforderlich sein, um den Spannungsabfall in den Drähten zu reduzieren

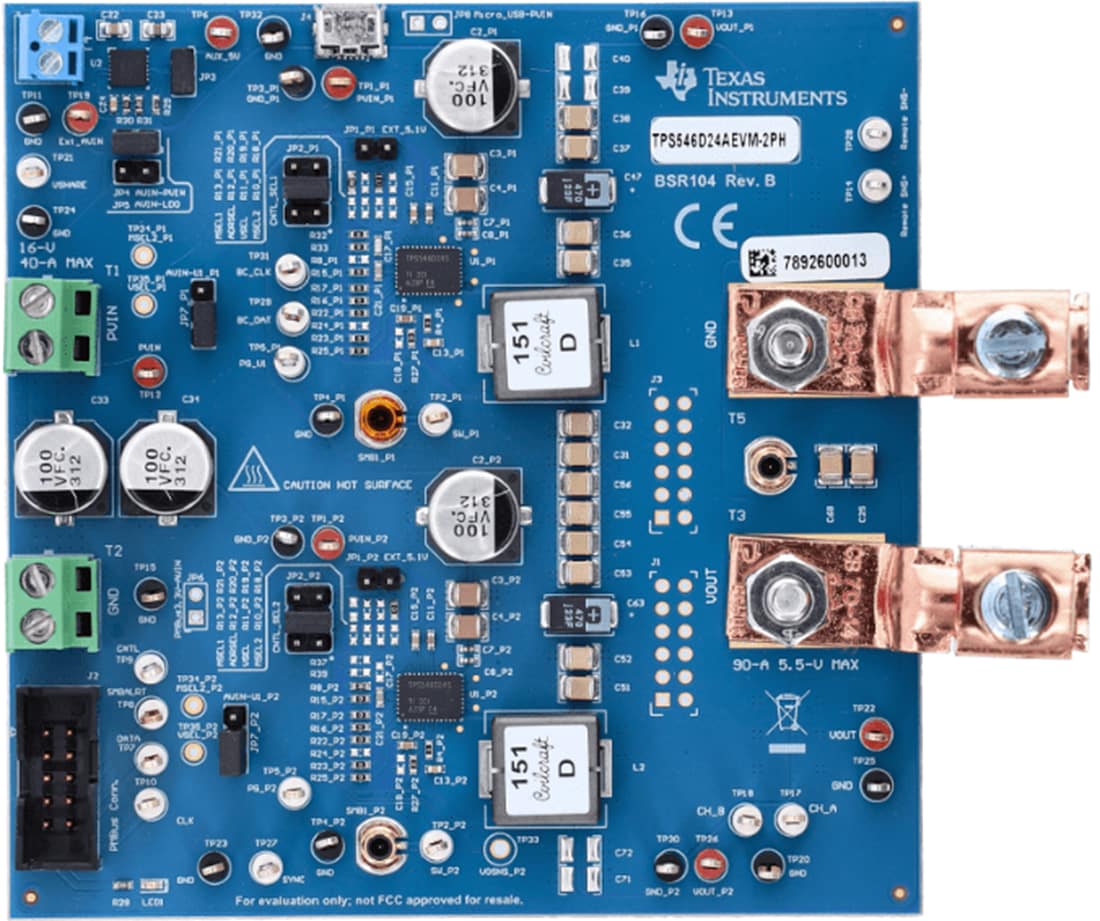

Board-Layout
