Texas Instruments TPS543521EVM Evaluierungsmodul
Das Evaluierungsmodul TPS543521EVM von Texas Instruments ist eine vollständig bestückte und getestete Schaltung zur Demonstration des Wandlers TPS543521. Die Wandler der Baureihe TPS543521 sind benutzerfreundliche synchrone Abwärtswandler mit hohem Wirkungsgrad, hohem Spannungseingang und hoher Designflexibilität.
Der TPS543521EVM von TI ist für den Betrieb in einem Eingangsspannungsbereich von 3,8 V bis 18 V ausgelegt und liefert einen geregelten Ausgang von 5.0 V mit bis zu 5 A Laststrom. Die meisten Einstellungen des Bauelements, wie z. B. Betriebsmodus, Sanftanlaufzeit und Schaltfrequenz können über Steckbrücken einfach angepasst oder eingestellt werden.
Merkmale
- 3,8 V bis 18 V Eingangsspannungsbereich
- Wählbarer Eco-Modus- und erzwungener kontinuierlicher Leitungsmodus (Forced Continuous Conduction Mode, FCCM)
- Unterstützt 5 A Dauerausgangsstrom
- Anpassbare Schaltfrequenz
- Benutzerfreundlich und kleine Design-Größe
Applikationen
- Medizin und Gesundheitswesen, Gebäudeautomation, Prüf- und Messapplikationen
- Multifunktionsdrucker und Projektoren für Unternehmen
- Tragbare Elektronik und vernetzte Peripherie
- Kabelgebundene Netzwerke und drahtlose Infrastruktur
Lieferumfang Kit
- TPS543521EVM Leiterplatte
- Haftungsausschluss bezüglich EVM - Bitte lesen
- Haftungsausschluss bezüglich EVM-Prototyp - Bitte lesen
Dazugehörige Wandler
Texas Instruments TPS543x21 Synchrone Abwärtswandler
Umfasst den TPS543321, den TPS543421 und den TPS543521 mit einem Dauerausgangsstrom von 3 A, 4 A bzw. 5 A.
Testeinrichtung

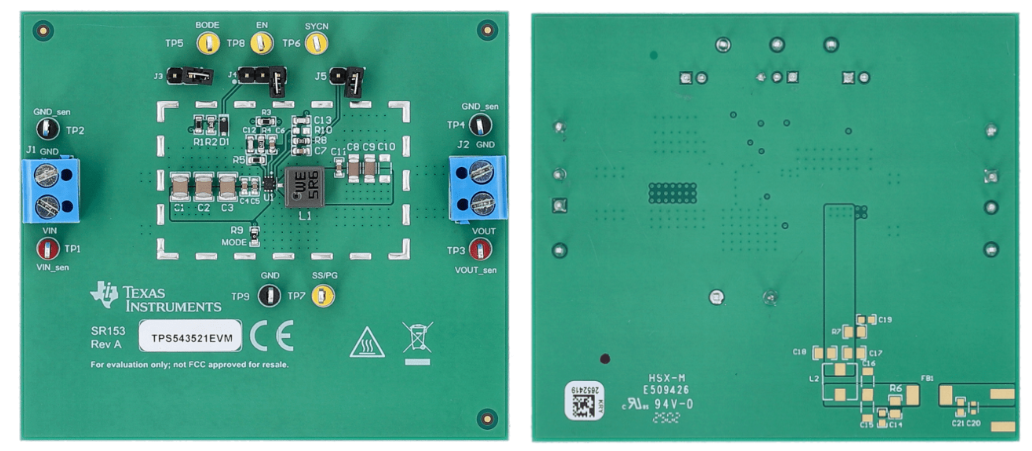

Layout
