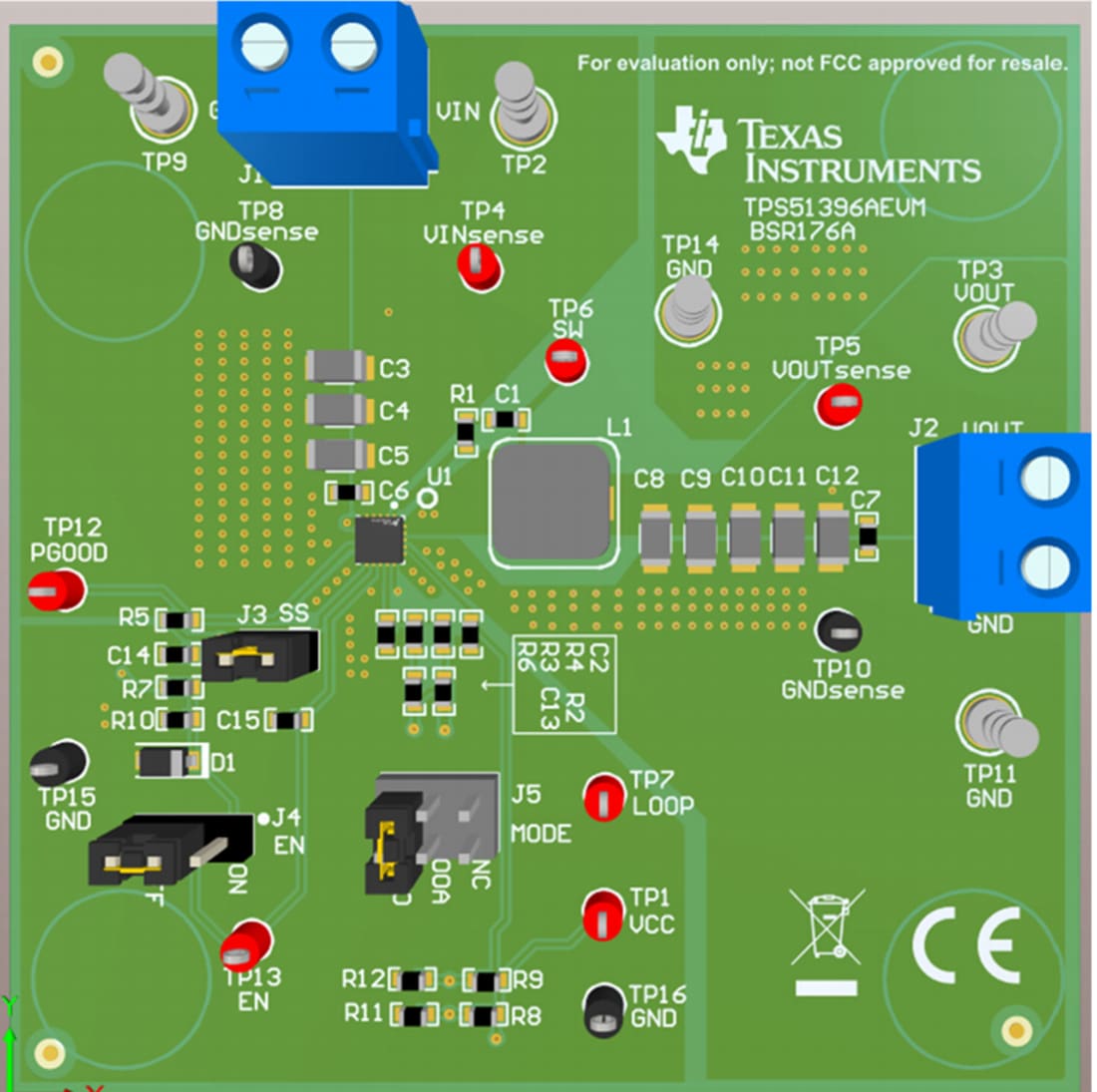

Texas Instruments TPS51396AEVM Wandler-Evaluierungsmodul

Das Texas Instruments TPS51396AEVM Wandler-Evaluierungsmodul (EVM) wird zur Evaluierung des TPS51396A synchronen Hochspannungs-Eingangsabwärtswandlers mit hohem Wirkungsgrad und integrierten FETs verwendet. Die wichtigste Funktion des TPS51396A ist seine ULQ™-Funktion (extrem geringer Ruhestrom), um einen niedrigen Bias-Strom und einen großen Lastbetrieb zu ermöglichen. Die ULQ-Funktion ist besonders vorteilhaft für eine lange Batterielaufzeit in einem stromsparenden Betrieb. Der TPS51396A von Texas Instruments wird mit einer Versorgungseingangsspannung von 4,5 V bis 24 V betrieben. Das Bauteil verwendet den DCAP3™-Steuermodus, um ein schnelles Einschwingverhalten sowie eine gute Leitungs- und Lastregelung zu bieten. Das Bauteil erfordert keine externe Kompensation und unterstützt Ausgangskondensatoren mit geringen äquivalenten Serienwiderständen (ESR), wie z. B. spezielle Polymer- und Keramikkondensatoren mit extrem niedrigem ESR.
