Texas Instruments TPS25948EVM Evaluierungsmodul
Das Texas Instruments TPS25948EVM Evaluierungsmodul ermöglicht Benutzern eine Evaluierung der Referenzschaltung der TPS25948 eFuse. Die TPS25948 von TI ist eine 8-A-eFuse von 3,5 V bis 23 V mit integriertem 12-mΩ -FET Das Bauteil bietet einen Sperrstromschutz, einen Einschaltstromschutz, programmierbaren Unterspannungs- und Überspannungsschutz sowie Strombegrenzung.
Merkmale
- Betrieb bei 3,5 V bis 23 V (typisch)
- Programmierbare Strombegrenzung von 1 A bis 9 A mit On-Board-Steckbrücken
- Programmierbarer Ausblende-Timer für transienten Strom
- Programmierbare Steuerung der Ausgangsanstiegsrate, UVLO, Strombegrenzung
- LED-Status für Versorgung-Gut- und Fehleranzeige
- Leistungs-Mux-Konfigurationen
Applikationen
- Smartphone und Tablet
- PC und Notebook
- USB-Anschlussschutz
- Leistungs-Multiplexing/O-Ring
- Adapter- und Ladegerät-Eingangsschutz
Verwandte Produkte
Texas Instruments TPS25948 Bidirektionale Power Delivery eFuses
Bieten einen robusten Schutz gegen Überlastungen, Kurzschlüsse, Spannungsspitzen und Verpolungen.

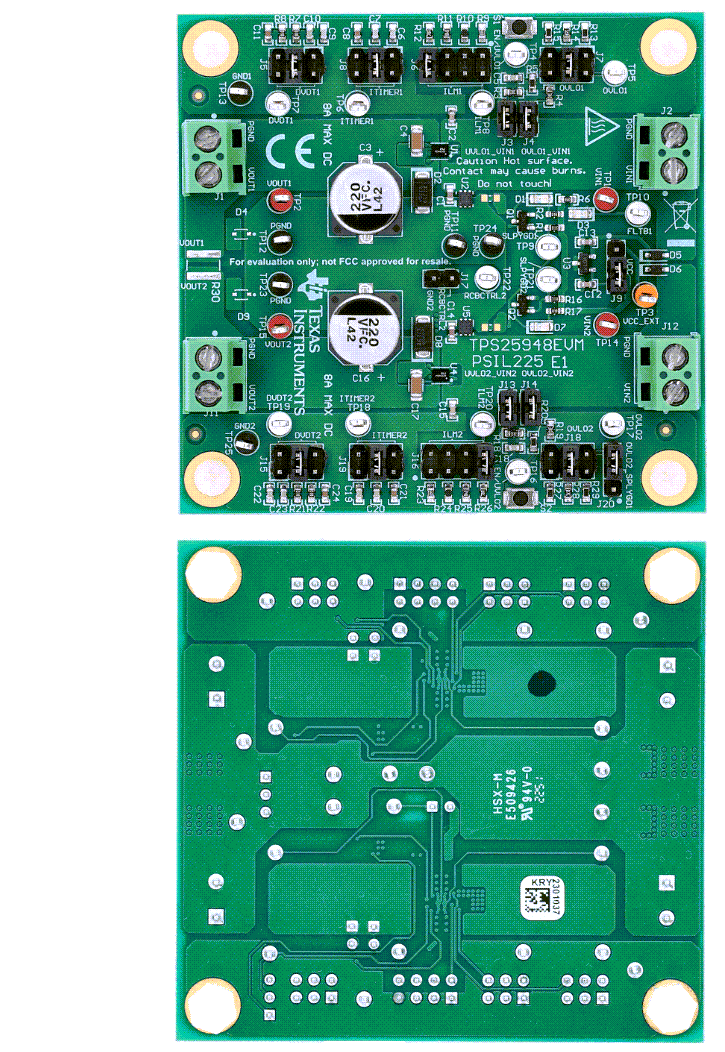

Layout
Aufbau mit Testgeräten
Veröffentlichungsdatum: 2023-11-16
| Aktualisiert: 2024-01-10
