Texas Instruments TPL0501 256 Taps Einzelkanal- Digitalpotentiometer und Eval-Module | |||
|
Texas Instruments TPL0501 256 Taps Einzelkanal-Digitalpotentiometer ist ein Linear-Taper-Gerät mit 256 Stufen. TI TPL0501 Digitalpotentiometer IC kann als ein Potentiometer mit drei Terminals oder als Rheostat mit zwei Terminals genutzt werden. Dieses TI Gerät bietet End-to-End-Widerstand von 100kΩ. Der interne Register des TPL0501 ist mit einer SPI-kompatiblen Schnittstelle zugänglich. Es hat einen Nenntemperaturkoeffizienten von 35ppm/ºC. Das TPL0501 ist ideal für den Einsatz in einstellbaren Netzteilen, regelbaren Verstärkern und Offset-Trimming, Ersetzen mechanischer Potentiometer und vielem mehr.

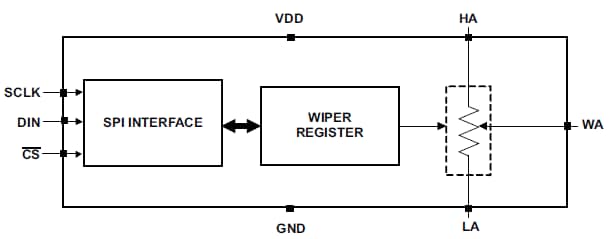

Funktionsdiagramm
TI TPL0501EVM Evaluierungsmodul wurde designed, um mit dem TI MSP-EXP430G2 Launchpad zu operieren. TPL0501EVM kommt mit einem vorprogrammierten MSP430G2553 Microkontroller, der in die DIP-Buchse auf dem LaunchPad eingesteckt werden kann. TPL0501EVM bietet einen regulierbaren Spannungsreferenzmodus, in dem das TPL0501 Digitalpotentiometer in Verbindung mit einem LMV321 Op Amp als einstellbarer Spannungsreferenzschaltung genutzt wird.Das TI EVM bietet außerdem einen variablen Verstärkungsmodus, in dem TPL0501 als Teil des variablen nicht-invertierenden Verstärkers konfiguriert wird. Der Gewinn des Verstärkers kann durch eine digitale Schnittstelle kontrolliert werden. Dieser Modus kann zur Evaluierung der Bandbreite des TPL0501 genutzt werden.
| |||
 |
