Texas Instruments TPA6138A2 und TPA6139A2 DirectPath™ Treiber für Kopfhörer wurden sowohl zur Verwendung in PDP- / LCD-TV-Anwendungen wie auch in Blu-Ray-™ and DVD- Players, Mini / Micro Combo-Systemen und Soundkarten entwickelt. Der TI TPA6138A2 knackfreier Stereo-Kopfhörerverstärker mit regelbarer Verstärkung wurde entwickelt, um die Entfernung des Output-Gleichspannungs-Sperrkondensator zur Reduzierung der Komponentenzahl und der Kosten zu ermöglichen. Der TPA6138A2 ist in der Lage, 25 mW in eine 32-Ω Ladeleistung mit 3,3-V Stromversorgung zu treiben. Das Gerät hat differentielle Eingänge und verwendet externe Verstärkungseinstellungswiderstände, die einen Verstärkungsbereich von ±1 V/V to ±10 V/V unterstützen. DerTI TPA6139A2 knackfreie Treiber für Kopfhörer mit programmierbarem festgelegtem Verstärker erfordert keine Stromversorgung, die größer als 3,3V ist, um 25mW zu generieren und benötigt keine Leistungsverzweigung der Schienenstromversorgung. Der TI TPA6139A2 gibt dem Designer die Wahl zwischen 12 internen, programmierbaren Verstärkereinstellungen, um den Leitungstreiber an die Codec-Output-Ebene anzupassen.

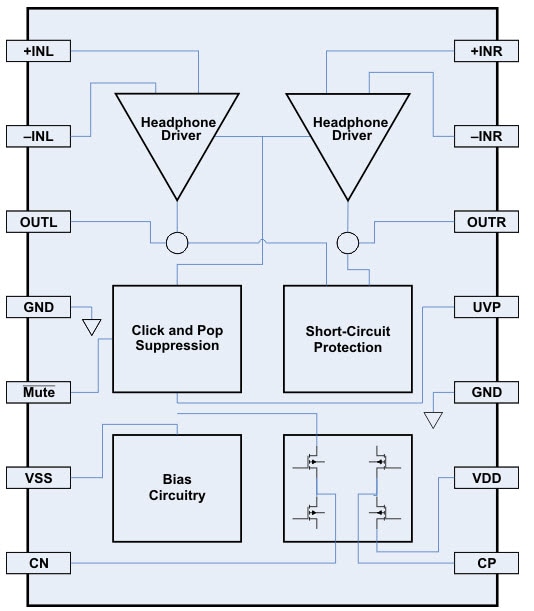

TPA6138A2 Merkmale
Stereo DirectPath™ Kopfhörerverstärker: 40 mW In 32 Ω mit 3,3V Stromversorgung.
Niedrige THD+N < 0,01% von 10 mW in 32 Ω
Hohe SNR, >90 dB
Differentieller Eingang und einendiger Ausgang
Verstellbarer Verstärker durch externe Verstärkereinstellungswiderstände
Kann als zweitrangiger Low-Pass-Filter konfiguriert werden: Ideal für PWM Audioquellen
Niedrige DC-Offsetspannung, <1mV
Massebezogene Outputs schalten Gleichspannungs-Sperrkondensatoren aus: Reduzierter Platinenbereich, Reduzierte Kosten für Komponenten, Leistungsverbesserung von THD+N, Keine Verschlechterung der Niedrigfrequenzantwort durch Outputkondensatoren.
Kurzschlussschutz
Geräuschkompensierender Schaltkreis
Externe Unterspannung zur Stummschaltung
Aktive Stummschaltung für knackfreie Audio Ein-/Aus-Schaltung
TPA6139A2 Merkmale
DirectPath™: Geräuschkompensierend, Verhindert Output Gleichspannungs-Sperrkondensatoren, 3V bis 3,6V Versorgungsspannung
Geräuscharm und THD: SNR > 105 dB bei –1x Verstärkung, Richtwert Vn < 15 µVms 20-20kHz bei –1x Verstärkung, THD+N < 0,003% bei 10kΩ Last und –1x Verstärkung
