Texas Instruments TPA3136D2 Audioverstärker der Klasse D

Der Texas Instruments TPA3136D2 Audioverstärker der Klasse D ist für die Ansteuerung von Stereo-Bridge-Tied-Lautsprechern bis zu 10W, 6Ω oder 8Ω (pro Kanal) ausgelegt. Die fortgeschrittene EMI-Unterdrückungstechnologie mit Streu-Spektrum-Steuerung ermöglicht die Verwendung von kostengünstigen Ferritperlenfiltern an den Ausgängen während gleichzeitig die EMC-Anforderungen in Bezug auf Systemkostenreduzierungen erfüllt werden. Das TPA3136D2 Gerät ist nicht nur vollständig gegen Kurzschlüsse und Überlastung geschützt sondern enthält auch einen SpeakerGuard-Schutzschalter mit einem Leistungsbegrenzer und einem DC-Erkennungsschalter zum Schutz der angeschlossenen Lautsprecher. Der DC-Erkennungs- und Pin-zu-Pin-, Pin-zu-Masse- und Pin-zu-Leistung-Kurzschlussschutz schützt die Lautsprecher vor Ausgangs-DC- und Pin-Kurzschlüssen, die während der Produktion ausgelöst werden. Außerdem sind die Ausgänge vollständig gegen Kurzschlüsse zu GND, PVCC und Ausgang-zu-Ausgang geschützt. Der Kurzschluss- und Wärmeschutz umfasst eine automatische Wiederherstellungsfunktion.

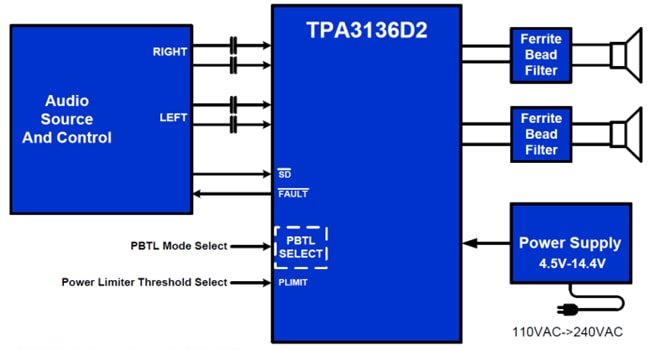

Merkmale

2×10W/ch into 6Ω loads at 10% THD+N from a 12V supply
2×10W/ch into 8Ω loads at 10% THD+N from a 13V supply
Up to 90% efficient class-D operation (8Ω) eliminates the need for heat sinks
<0.05% THD+N at 1W/4Ω/1kHz
Wide supply voltage range allows operation from 4.5V to 14.4V
Inductor-free operation
Enhanced EMI performance with spread spectrum

SpeakerGuard™ speaker protection includes power limiter and DC protection
Robust Pin-to-Pin, Pin-to-Ground, and Pin-to-Power short circuit protection and thermal protection
26dB fixed gain
Single-ended or differential analog inputs
Click and pop free startup
