Texas Instruments TMUX1575EVM Schalter-Evaluierungsmodul (EVM)
Das Texas Instruments TMUX1575EVM Schalter-Evaluierungsmodul (EVM) unterstützt die Evaluierung des TMUX1575 Bauteils im 16-Pin-WSCP-Gehäuse (YCJ). Dieses Evaluierungsmodul kann für ein schnelles Prototyping und Testen der TMUX1575 Bauteile von Texas Instruments, insbesondere der DC-Parameter, verwendet werden.
Merkmale
- Ein TMUX1575 Bauteil in einem kleinen WSCP-Gehäuse (YKB)
- Zwei Stromversorgungs-Entkopplungskondensatoren (1 μF und 0,1 µF)
- Schnelles Prototyping und Testen des 16-Pin-TMUX1575 im WSCP-Gehäuse (YKB)
- Alle 16 Signalpfade verfügen über einen Testpunkt- und Steckbrückenzugang
- Alle 12 Quellen- und Drain-pins verfügen jeweils über zwei 0805-Pads für eine einfach konfigurierbare Testeinrichtung
- SMA-Steckverbinder auf den Kanälen 2 und 3 des Bauteils für die Hochgeschwindigkeits-Evaluierung des TMUX1575

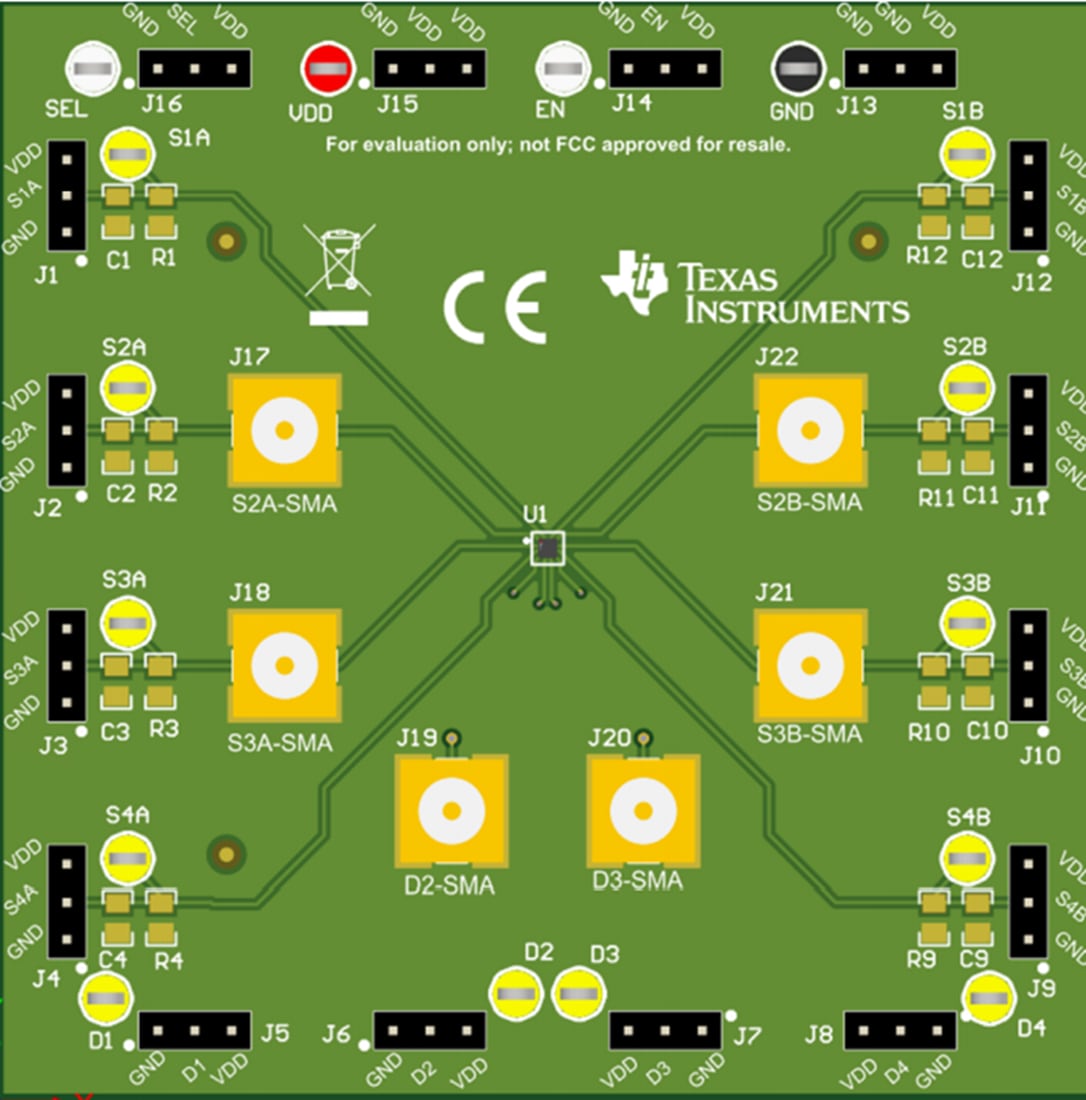

Board-Layout
Verwandtes Produkt
Texas Instruments TMUX1575 2:1-SPDT-Ausschaltschutzschalter
Komplementärer Metalloxid-Halbleiterschalter (CMOS) in einer 2:1-Konfiguration (SPDT) mit 4 Kanälen.
Veröffentlichungsdatum: 2021-03-12
| Aktualisiert: 2022-03-11
