Texas Instruments TMUX1104 5-V-Analog-Multiplexer
Texas Instruments TMUX1104 5-V-Analog-Multiplexer bieten eine 4:1-Einkanal-Konfiguration mit einer großen Betriebsversorgung von 1,08 V bis 5,5 V. Der TMUX1104 verfügt über niedrige Einschalt- und Ausschalt-Ableitströme mit einer niedriger Ladungsinjektion für die Verwendung in präzisen Messapplikationen.
Der TMUX1104 unterstützt bidirektionale analoge und digitale Signale auf den Quellen- (Sx) und Drain-Pins (D) von GND bis VDD. Das Bauteil gewährleistet sowohl TTL- und CMOS-Logik-Kompatiblität bei Betrieb im gültigen Versorgungsspannungsbereich mithilfe von Logikeingängen mit Logik-kompatiblen 1,8V-Schwellenwerte. Die ausfallsichere Logikschaltung ermöglicht, dass Spannungen vor dem Versorgungspin auf die Steuerpins angelegt werden können. Dadurch wird der TMUX1104 vor möglichen Schäden geschützt.
Die TMUX1104 Multiplexer verfügen über einen niedrigen Versorgungsstrom von 5 nA sowie kleine Gehäuseoptionen und können in einer großen Auswahl von Applikationen, von medizinischen Bauteilen bis zu Industrieanlagen verwendet werden.
Merkmale
- Großer Versorgungsbereich: 1,08 V bis 5,5 V
- Niedriger Ableitstrom: 3 pA
- Niedrige Ladungsinjektion: 1,5 pC
- Niedriger On-Widerstand: 2 Ω
- Betriebstemperatur: -40 °C bis + 125 °C
- Kompatibel mit 1,8V-Logikschaltung
- Ausfallsichere Logikschaltung
- Rail-to-Rail-Betrieb
- Bidirektionaler Signalpfad
- Unterbrechungsschaltung
- ESD-Schutz: 2.000 V HBM
Applikationen
- Ultraschall-Scanner
- Patientenüberwachung und Diagnostik
- Blutzuckermessgeräte
- Optische Netzwerke
- Optische Prüfgeräte
- Fernfunkeinheiten
- Kabelgebundene Netzwerke
- Datenerfassungssysteme
- Automatische Testausstattung (ATE)
- Fabrikautomatisierung und Industriesteuerungen
- Programmierbare Logik-Controller (PLC)
- Analoge Eingangsmodule
- SONAR-Empfänger
- Batterieüberwachungssysteme

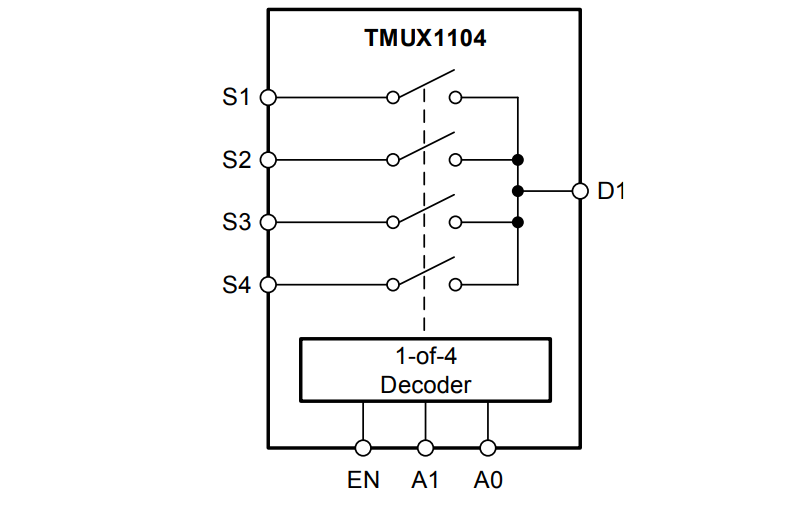

Blockdiagramm
