Texas Instruments TMX320C5535 Festpunkt-DSPs

Texas Instruments TMX320C5535 Festpunkt-DSPs

Texas Instruments TMX320C5535 Digitale Festpunkt-Signal-Prozessoren (DSPs) sind für Niedrigstromanwendungen konzipiert und basieren auf dem TMS320C55x DSPC55x DSP der CPU Kernprozessoren-Generation. Die Architektur erreicht Höchstleistung bei geringem Stromverbrauch, der durch erhöhte Parallelität und starken Fokus auf Energieeffizienz erzielt wird. Die TI TMX320C5535 DSP unterstützen eine interne Busstruktur, die aus einem Programmbus, einem 32-Bit Data Read Bus, 2x 16-Bit Data Read Bus, 2x 16-Bit Data Write Bus und weiteren Bussen für Peripherie- und DMA-Aktivitäten bestehen. Diese Busse bieten in einem einzigen Zyklus die Möglichkeit von bis zu vier 16-Bit Data Reads und zwei 16-Bit Data Writes. Das Bauteil enthält ferner vier DMA Controller, mit je 4 Kanälen, die Datenbewegungen für 16 unabhängige Kanäle ohne Eingreifen der CPU ermöglichen. Die allgemeinen Eingangs- und Ausgangsfunktionen zusammen mit dem 10-Bit SAR ADC des TI TMX320C5535 bieten ausreichend Pins für Status, Interrupts und Bit I/O für LCD-, Tastatur- und Medienschnittstellen. TI TMS320C5535 DSPs enthalten einen eng gekoppelten FFT Hardware-Beschleuniger. Der eng gekoppelte FFT Hardware-Beschleuniger unterstützt 8 bis 1024-Punkt reelle und komplexe FFTs.

TI TMDX5535EZDSP USB-Stick-Entwicklungs-Kit

Der TI TMDX5535eZdsp ist ein sehr kostengünstiges USB-betriebenes DSP-Entwicklungs-Kit mit kleinem Formfaktor, das jede Hardware und Software enthält, die zur Auswertung der C553x-Generation benötigt wird, welche die kostengünstigsten und energieeffizientesten 16-Bit DSPs der Branche sind. Dieses sehr günstige TI-Kit ermöglicht schnelle und einfache Auswertung der erweiterten Funktionen des C5535. Das TMDX5535eZdsp Kit besitzt einen integrierten XDS100-Emulator zur kompletten Course-Level-Debug-Funktion und unterstützt Code Composer Studio™ (CCStudio) Integrated Development Environment (IDE) Version 4.x und eXpressDSP™ Software, welche den DSP/BIOS™ Kernel beinhaltet. Der Gesamtinhalt des Entwicklungs-Kits besteht aus einer C5535 ezdsp-Platine, CCStudio IDE Rev. 4.x, Kopfhörern mit Mikrofon, einer 2GB microSD-Karte, freier Software Framework für USB Audio Class und HID-Anwendungen (human interface device), sowie einem umfassenden Demo für USB Audio Class-Anwendungen.

DSP-Merkmale
  • Hohe Leistung, geringer Energieverbrauch, TMS320C55x Digitaler Festpunkt-Signalprozessor
    • 20-, 10-ns Befehlszykluszeit
    • 50-, 100-MHz Taktrate
    • Ausführung von einem/zwei Befehl(en) pro Zyklus
    • Dual-Multiplikatoren [bis zu 200 Millionen Multiply-Accumulates pro Sekunde (MMACS)]
    • Zwei Arithmetic/Logic Units (ALUs)
    • Drei Internal Data/Operand Read Busse und zwei Internal Data/Operand Write Busse
    • Software-kompatible mit C55x-Geräten
    • Industrietemperaturgeräte erhältlich
  • 320Kbytes Zero-Wait State On-Chip RAM, bestehend aus:
    • 64Kbytes Dual-Access RAM (DARAM), 8 Blocks 4K × 16-Bit
    • 256Kbytes Single-Access RAM (SARAM), 32 Blocks 4K × 16-Bit
    • 128Kbytes Zero Wait-State On-Chip ROM (4 Blocks 16K × 16-Bit)
    • Eng gekoppelter FFT Hardware-Beschleuniger
  • Peripherie:
    • Direct Memory Access (DMA)-Controller
      • Vier DMA mit je 4 Kanälen (16 Kanäle insges.)
    • Drei 32-Bit General Purpose Timer
      • Einer wählbar als Watchdog und/oder GP
Anwendungsbereiche
  • Drahtlose Audiogeräte (Headsets, Mikrofone, Freisprecheinrichtungen usw.)
  • Kopfhörer mit Echounterdrückung
  • Tragbare medizinische Geräte
  • Voice-Anwendungen
  • Industrielle Steuerungen
  • Fingerabdruck-Biometrik
  • Softwarebasierte Funkgeräte
Entwicklungs-Kit-Merkmale
  • DSP-Entwicklungs-Kit mit kleinem Formfaktor für den C5535 Prozessor
  • TMS320C5535 Festpunkt ultra-energieeffizienter DSP
  • Integrierter XDS100-Emulator
  • Hochgeschwindigkeits-USB 2.0
  • MicroSD-Kartenslot mit 2-GB microSD-Karte
  • Line-/Mic-Eingangs-, Kopfhörerausgangsbuchsen
  • 60-Pin-Erweiterungsanschluss
  • 96 x 16-Pixel OLED-Display
  • Enthält Code Composer Studio IDE 4.x
  • Software Framework für USB Audio Class und HID-Anwendungen
  • Original Demo-Software
  • Vollständige Dokumentation mit Sourcecode auf CD-ROM

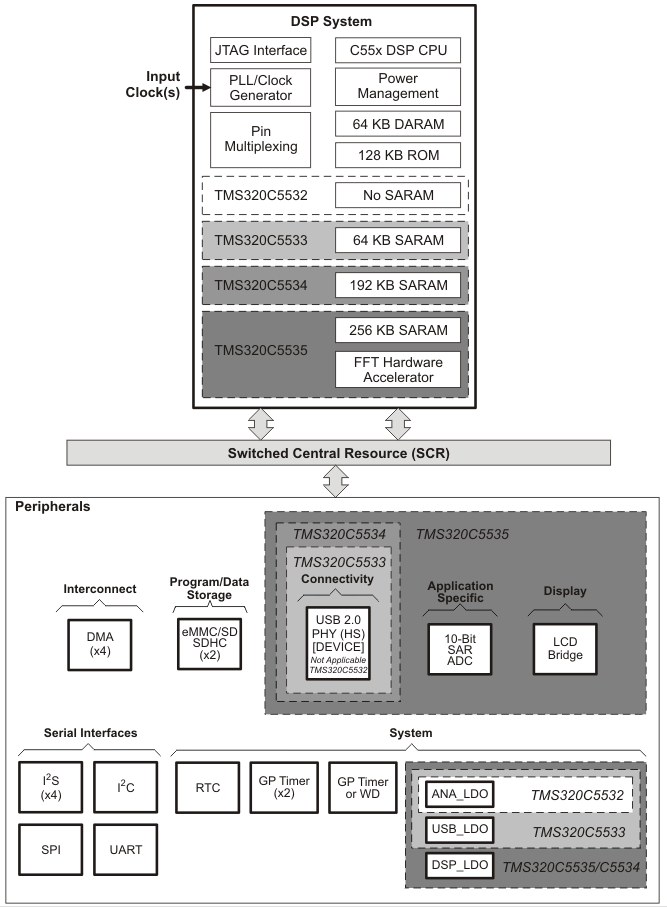

TMX320C553x Blockdiagramm
Blockdiagramm
