Texas Instruments TMP64/TMP64-Q1 Lineare Silizium-Thermistoren
Die linearen Silizium-Thermistoren TMP64/TMP64-Q1 von Texas Instruments bieten Linearität und gleichbleibende Empfindlichkeit über den gesamten Temperaturbereich und ermöglichen so einfache und genaue Methoden zur Temperaturumwandlung. Niedriger Stromverbrauch und eine geringe thermische Masse minimieren die Auswirkungen der Selbsterhitzung. Die TMP64-Q1-Bauteile sind nach AEC-Q100 für Fahrzeuganwendungen qualifiziert.
Die linearen Silizium-Thermistoren TMP64/TMP64-Q1 von Texas Instruments sind für eine lange, leistungsstarke Lebensdauer ausgelegt und verfügen über ein integriertes ausfallsicheres Verhalten bei hohen Temperaturen sowie eine hohe Immunität gegenüber Umweltschwankungen. Die kleine Größe der TMP64/TMP64-Q1-Baureihe ermöglicht auch die Platzierung in der Nähe von Wärmequellen und schnelle Reaktionszeiten. Der TMP64/TMP64-Q1 ist derzeit in einem 0402-Footprint-kompatiblen X1SON-Gehäuse erhältlich.
Merkmale
- Thermistor auf Siliziumbasis mit einem positiven Temperaturkoeffizient (PTC)
- Lineare Widerstandsänderungen über die Temperatur
- 47 kΩ Nennwiderstand bei 25 °C (R25)
- ±1 % Maximum (0 °C bis 70 °C)
- Einheitliche Empfindlichkeit über Temperatur
- 6.400 ppm/°C TCR (25 °C)
- 0,2 % typische TCR-Toleranz über den Temperaturbereich
- Breite Betriebstemperatur: -40 °C bis +125 °C
- Schnelle thermische Anschwingzeit: 0,6 s (DEC)
- Lange Lebensdauer und robustes Betriebsverhalten
- Eingebaute ausfallsichere Funktion für den Fall von Kurzschlussausfällen
- 0,5 % typische Langzeit-Sensordrift
Applikationen
- Temperaturüberwachung
- HLK und Thermostate
- Industriesteuerung und Haushaltsgeräte
- Thermische Kompensation
- Display-Hintergrundbeleuchtung
- Gebäudeautomatisierung
- Erkennung von thermischen Schwellenwerten
- Motorsteuerung
- Ladegeräte
Datenblätter

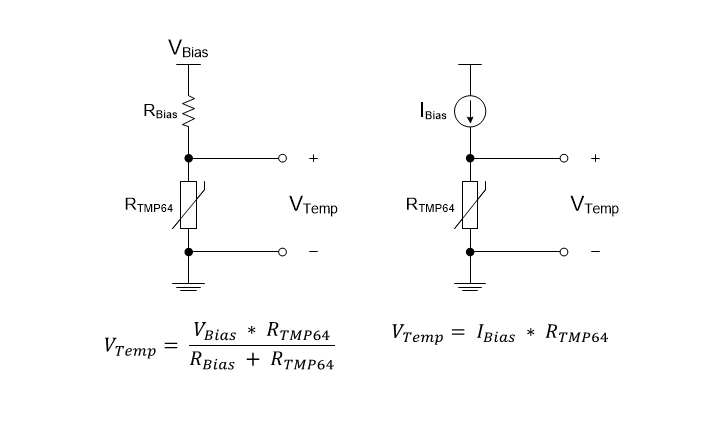

Funktionsdiagramm
Verwandte Produkte
Texas Instruments TMP6EVM Evaluierungsmodul (EVM)
Ein Plug-and-Play-System zum Testen und Evaluieren des TMP6 linearen Silizium-Thermistors.
Veröffentlichungsdatum: 2020-04-14
| Aktualisiert: 2024-06-06
