Texas Instruments TLV3604EVM Komparator-Evaluierungsmodul (EVM)
Das Texas Instruments TLV3604EVM Komparator-Evaluierungsmodul (EVM) ist zur Evaluierung des TLV3604 Hochgeschwindigkeits-Komparators ausgelegt. Das TLV3604EVM bietet Layout-Optionen, welche die Evaluierung der Leistung mit verschiedenen Messtools vereinfachen. Der Ausgang des TLV3604 von Texas Instruments ist für Niederspannungs-Differentialsignale (LVDS) ausgelegt, die Hochgeschwindigkeitssignale zur Verbindung von Bauteilen wie FPGAs mit minimaler Verlustleistung bereitstellen.
Merkmale
- Evaluierung der Komparatorlösung mit einer Ausbreitungsverzögerung von < 1 ns
- Fähigkeit zur Messung des LVDS-Ausgangs mit mehreren Messmethoden
- Versorgungsbereich (nur Einzelversorgung): +2,4 V bis +5,5 V
- (Vee -200 mV) bis (VCCI/VCCO + 200 mV) Eingangs-Gleichtaktbereich
Erforderliche Ausrüstung
- Hochgeschwindigkeits-Oszilloskop mit 50-Ω-Anschlüssen
- Differentialsonden mit integrierten 100-Ω-Anschlüssen können verwendet werden, um den Ausgang ordnungsgemäß abzuschließen
- Hochgeschwindigkeits-Funktionsgenerator mit Dual-Ausgängen
- Schnelle Anstiegs-/Abfallzeit empfohlen (≤ 500 ps)
- Netzteil
- SMA-Kabel/-Adapter
- Stellen Sie sicher, dass die Kabellängen auf IN+, IN-, IN+SENSE, IN-SENSE, OUTP und OUTN abgestimmt sind

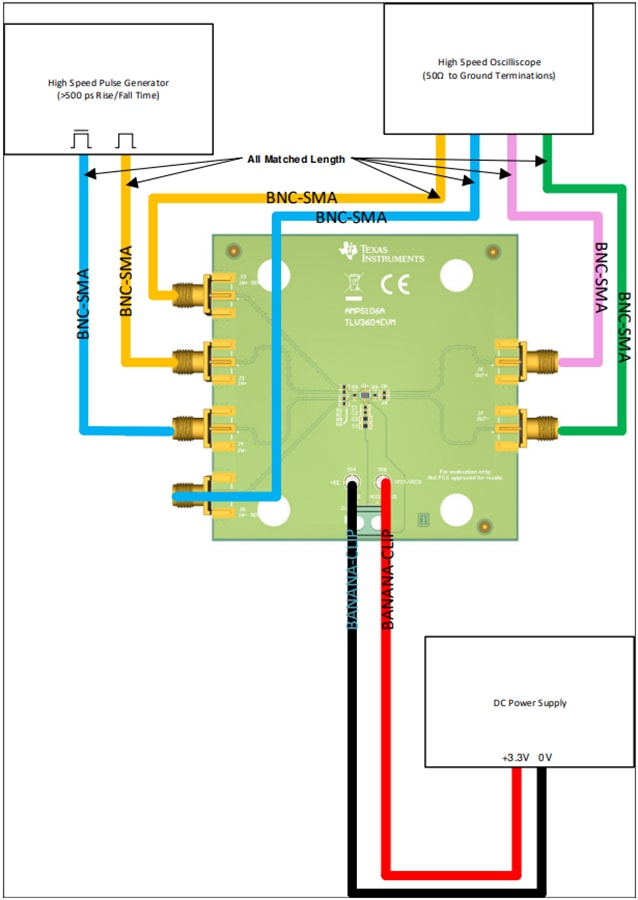

Schnelle Einrichtung
Verwandtes Produkt
Texas Instruments TLV3604/TLV3605/TLV3607 Hochgeschwindigkeits-Komparatoren
Hervorragende Wahl für LIDAR-, Differential-Leitungsempfänger-Applikationen sowie Prüf- und Messsysteme.
