Texas Instruments TCA9416EVM Umsetzer-Evaluierungsmodul
Das Texas Instruments TCA9416EVM Umsetzer-Evaluierungsmodul (EVM) bietet konfigurierbare Ladebedingungen über einstellbare Pull-up-Widerstände und eine Bus-Kapazität für den TCA9416. Diese Funktion ermöglicht Designern ein einfaches Testen des Betriebsverhaltens des Bauteils in ihrem System. Ein Designer kann den TCA9416 bei verschiedenen Lastbedingungen (Pull-up-Widerstände und Bus-Kapazität), VCC-Spannungen und Reihenwiderstände bei Bedarf evaluieren. Die Rückseite des Evaluierungsmoduls ist mit dem DTM-Gehäuse (als U1 bezeichnet) bestückt. Das TCA9416EVM von Texas Instruments unterstützt das DDF-Gehäuse (als U2 bezeichnet), muss jedoch vom Designer bestückt werden.
Merkmale
- Einstellbare Pull-up-Widerstände auf beiden Seiten des TCA9416 mit Steckbrücken-Shunts
- Einstellbare Lastkapazität auf beiden Seiten des TCA9416 mit DIP-Schaltern
- Testpunkte auf SDA und SCL auf beiden Seiten des TCA9416
- Stiftleisten-Steckverbindungen zu allen TCA9416 Pins für eine einfache Verwendung
- Unbestücktes DDF-Gehäuse (auf der Oberseite des Boards als U2 bezeichnet)
Erforderliche Ausrüstung
- Netzteil
- Kann die gewünschte Spannung an den TCA9416 und I2C-Bus liefern
- Vierkanal-Oszilloskop
- Zur Beobachtung von I2C-Transaktionen auf beiden Seiten des TCA9416
- Mikrocontroller, Prozessor oder digitaler Analysator
- Damit der Benutzer I2C senden und empfangen kann

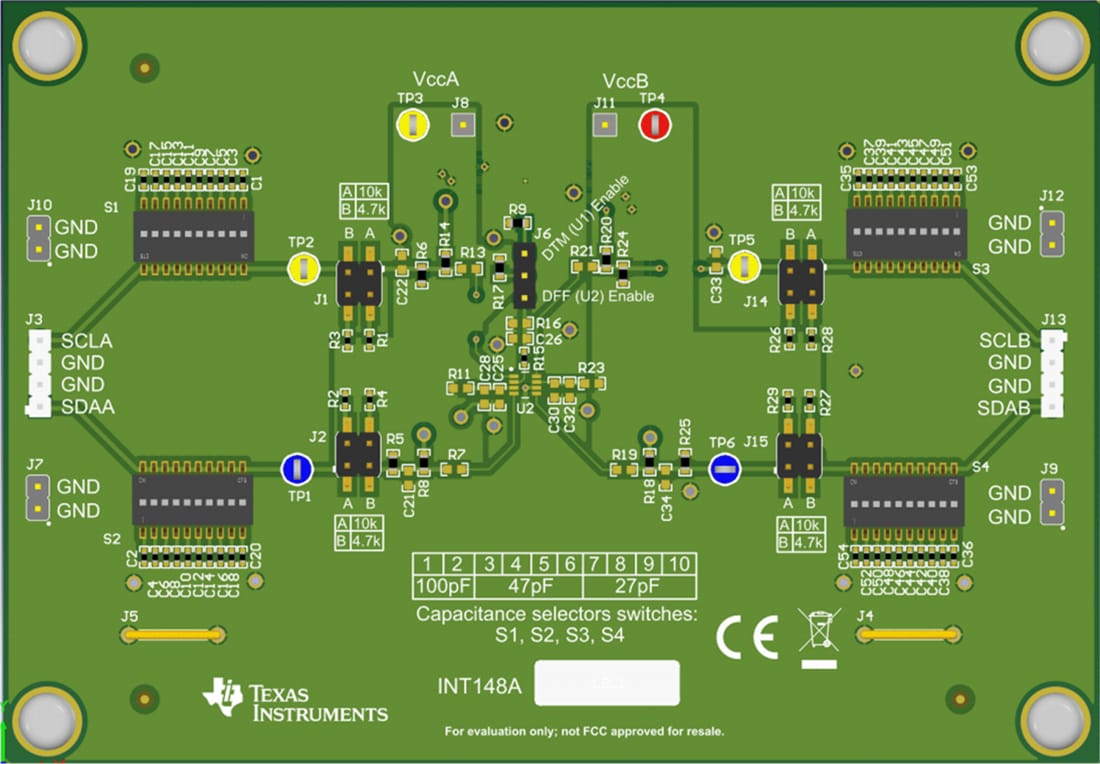

Board-Layout
Verwandtes Produkt
Texas Instruments TCA9416 I2C-Umsetzer mit extrem niedriger Spannung
I2C-SMBus-Spannungspegelumsetzer mit einem OE-Eingang und Beschleunigern mit steigender und fallender Flanke.
