Texas Instruments SN74HCS74/SN74HCS74-Q1 Flip-Flops des D-Typs

Texas Instruments SN74HCS74/SN74HCS74-Q1 Flip-Flops des D-Typs verfügen über einen großen Betriebsbereich, geringen Stromverbrauch und Schmitt-Trigger-Eingänge, die langsame und verrauschte Eingangssignale ermöglichen. Ein niedriger Pegel am PRE-Eingang (Setzeingang) stellt den Ausgang auf hoch ein oder der CLR-Eingang (Rücksetzeingang) setzt den Ausgang auf niedrig zurück. Die asynchronen Setz- und Rücksetzfunktionen sind nicht von den Pegeln der anderen Eingänge abhängig.

Wenn PRE und CLR auf dem Bauteil inaktiv (hoch) sind, erfüllen die Daten am Daten(D)-Eingang die Einstellungszeitanforderungen und werden zu den Ausgängen (Q, Q) auf dem Positiv-Going-Edge des Taktimpulses (CLK) übertragen. Die Taktauslösung erfolgt auf einem Spannungsniveau und nicht in unmittelbarem Zusammenhang mit der Anstiegszeit des Eingangstakt(CLK)-Signals. Im Anschluss an das Haltezeitintervall können Daten am Daten(D)-Eingang geändert werden, ohne dass die Pegel an den Ausgängen (Q, Q) beeinträchtigt werden. Die SN74HCS74-Q1 Bauteile sind für Fahrzeuganwendungen AEC-Q100-qualifiziert.

Merkmale

  • Großer Betriebsspannungsbereich: 2 V bis 6 V
  • Schmitt-Trigger-Eingänge ermöglichen langsame oder verrauschte Eingangssignale
  • Geringer Stromverbrauch
    • ICC von 100 nA (typisch)
    • Typischer Eingangsableitstrom von ±100 nA
  • ±7,8-mA-Ausgangsantrieb bei 5 V

Applikationen

  • Einen Taster in einen Kippschalter umwandeln
  • Ein Signal während einem Controller-Reset halten
  • Langsame Edge-Raten-Signale eingeben
  • In lauten Umgebungen betreiben
  • Ein Taktsignal durch zwei teilen

Vorteile der Schmitt-Trigger-Eingänge - Diagramm

Tabelle - Texas Instruments SN74HCS74/SN74HCS74-Q1 Flip-Flops des D-Typs

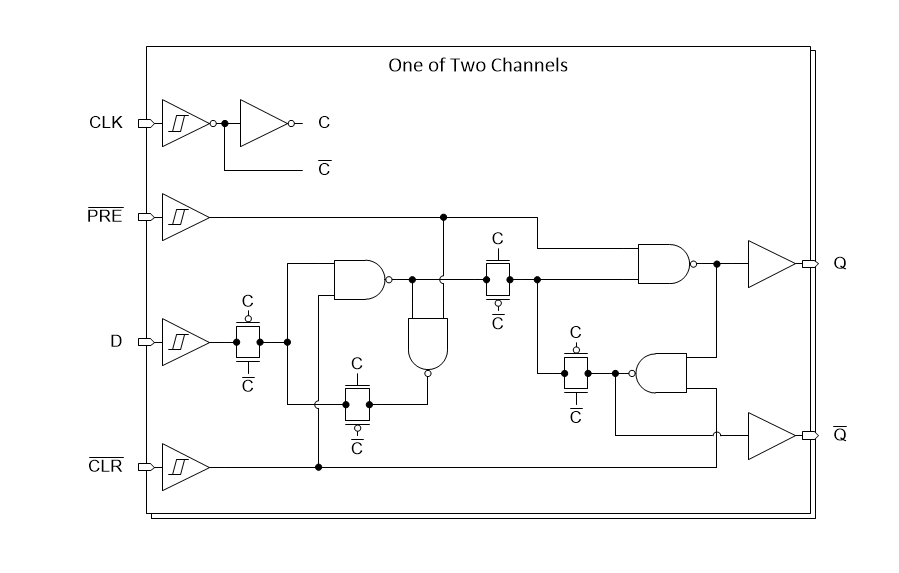

Funktionsdiagramm

Blockdiagramm - Texas Instruments SN74HCS74/SN74HCS74-Q1 Flip-Flops des D-Typs
Veröffentlichungsdatum: 2019-07-30 | Aktualisiert: 2023-10-11
