Texas Instruments Duale konfigurierbare Datenspeicherschaltungen SN74ACT3G97/Q1

Die Texas Instruments SN74ACT3G97/Q1 Dual Configurable Data Flip-Flops verfügen über drei unabhängige '97 Funktion und konfigurierbare Logikschaltungsgates mit Schmitt-Trigger-Inputs. Jedes Gate des TI SN74ACT3G97/Q1 Dual-konfigurierbaren Daten-Flipflops kann so eingestellt werden, dass es eine große Auswahl von Ein- oder Zwei-Eingangs-Logikschaltung ausführt, indem ungenutzte Eingänge entweder mit der Versorgungsspannung oder mit Masse verbunden werden.

Die SN74ACT3G97-Q1-Bauteile sind AEC-Q100 qualifiziert für Fahrzeuganwendungen.

Merkmale

  • AEC-Q100-qualifiziert für Fahrzeuganwendungen:
    • Gerätetemperaturklasse 1 -40 ° bis +125 °C
    • Geräte-HBM -ESD-Klassifizierungsstufe 2
    • Bauelement CDM ESD -Klassifizierungsstufe C4B
  • Verfügbar in einem benetzbaren Flanken-QFN-Gehäuse
  • Betriebsspannungsbereich 4,5 V bis 5,5 V
  • TTL-kompatible Schmitt-Trigger-Eingänge unterstützen langsame und verrauschte Eingangssignale
  • Kontinuierliche Ausgangssteuerung von ±24 mA bei 5 V
  • Unterstützt einen Ausgangsantrieb von bis zu ±75 mA bei 5 V in kurzen Bursts
  • Betreibt 50 Q-Übertragungsleitungen
  • Schneller Betrieb mit einer Verzögerung von maximal 12,2 ns

Applikationen

  • Kombinieren Sie gute Leistungssignale
  • Kombinieren von Freigabesignalen
  • Eliminieren von langsamen oder verrauschten Eingangssignalen
  • Synchronisieren invertierte Takteingänge
  • Entprellt einen Schalter
  • Weniger Eingänge zur Überwachung von Fehlersignalen verwenden
  • Datenauswahl
  • Multiplexing

Datenblätter

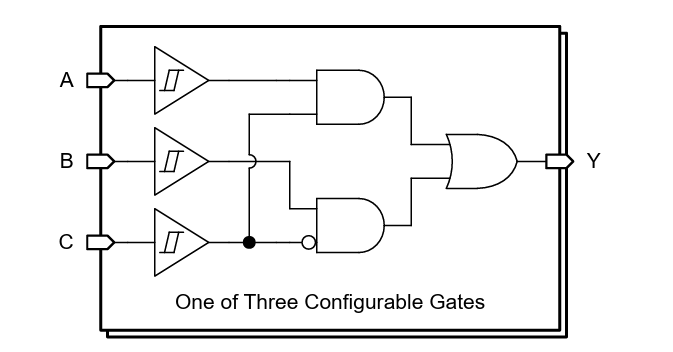

Logik-Diagramm (positive Logik)

Schaltungsanordnung - Texas Instruments Duale konfigurierbare Datenspeicherschaltungen SN74ACT3G97/Q1

Dev Werkzeuge

Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)

Generisches Evaluierungsmodul, das zur Unterstützung aller bedrahteten Logikbausteine von TI in einer Pinzahl von 14 bis 24 ausgelegt ist.
