Texas Instruments SN74ACT2G100/SN74ACT2G100-Q1 flip-flops
Die Texas Instruments SN74ACT2G100/SN74ACT2G100-Q1 Flip-Flops enthalten zwei unabhängige D-Flip-Flops mit durch steigende Flanken getriggertem Takt, niedrigem Löscheingang und konfigurierbaren Logik-Dateneingängen. Die Dateneingänge können für mehrere 1- und 2-Input-Logikschaltung konfiguriert werden, einschließlich Buffer, Wechselrichter, AND, OR, NAND, NOR, XOR und XNOR. Alle Eingänge der TI SN74ACT2G100/SN74ACT2G100-Q1 Flip-Flops verfügen über eine Schmitt-Trigger -Architektur, um langsame oder verrauschte Eingangssignale zu unterstützen.
Die SN74ACT2G100-Q1 Bauteile sind AEC-Q100 qualifiziert für Fahrzeuganwendungen.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- Gerätetemperaturklasse 1: -40 ° bis +125 °
- Geräte-HBM -ESD-Klassifizierungsstufe 2
- Bauelement CDM ESD -Klassifizierungsstufe C4B
- Verfügbar in einem benetzbaren Flanken-QFN-Gehäuse
- Betriebsspannungsbereich 4,5 V bis 5,5 V
- TTL-kompatible Schmitt-Trigger-Eingänge unterstützen langsame und verrauschte Eingangssignale
- Kontinuierliche Ausgangssteuerung von ±24 mA bei 5 V
- Unterstützt einen Ausgangsantrieb von bis zu ±75 mA bei 5 V in kurzen Bursts
- Betreibt 50 Q-Übertragungsleitungen
- Schneller Betrieb mit einer Verzögerung von maximal 10,4 ns
Applikationen
- Hält ein Signal während des Reglerresets
- Langsame Edge-Raten-Signale eingeben
- Betrieb in lauten Umgebungen
Datenblätter

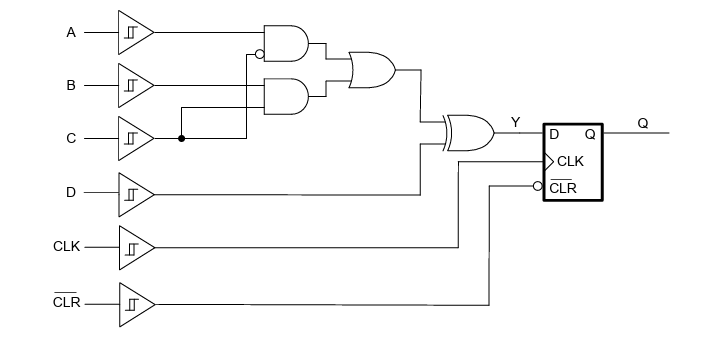

Logik-Diagramm (positive Logik)
Veröffentlichungsdatum: 2026-01-06
| Aktualisiert: 2026-01-12
