Texas Instruments SN65HVD255 / SN65HVD256 CAN Transceivers
Texas Instruments SN65HVD255 / SN65HVD256 CAN Transceivers

Produktliste ansehen

Zusätzliche Ressourcen

TI SN65HVD255 / SN65HVD256 CAN-Transceiver

Texas Instruments SN65HVD255 und SN65HVD256 CAN-Transceiver erfüllen die ISO1189-2 High-Speed-CAN (Controller Area Network) Bitübertragungsschichtnormen und sind designed für Datenraten über 1Mbps in kleinen Netzen und verbesserte Timing-Spanne und höhere Datenraten in Netzwerken mit lang dauerndem und hohem Datenaufkommen. Diese TI CAN-Transceiver weisen viele Schutzfunktionen auf, die Geräte- und CAN-Netzwerkstabilität gewährleisten. SN65HVD256 bietet RXD-Versorgungseingang. Die TI SN65HVD255 und SN65HVD256 sind ideal für Industrieautomation, Kontrolle, Sensoren und Antriebssysteme sowie Gebäude- und Klimakontrollautomation.


Features
  • Entspricht den Anforderungen von ISO11898-2
  • "Turbo CAN":
    • Kurze Laufzeitverzögerungen und Regelzeiten
    • Höhere Datenraten in Netzwerken
    • Bessere System-Timing-Spanne
  • I/O Spannungsbereich unterstützt 3.3V und 5V MCUs
  • Ideales Passivverhalten in stromlosem Zustand
    • Bus-Pins sind hochohmig (keine Last auf dem Betriebsbus)
    • Logik-Pins sind hochohmig
    • Hoch/Herunterfahren mit reibungslosem Busbetrieb
  • Schutzfunktionen:
    • ESD-Schutz der Bus-Pins HBM ESD-Schutz über ±12 kV
    • Bus-Fehlerschutz -27V bis 40V
 Anwendungen
  • 1Mbps Betrieb in CAN Netzwerken mit hohem Datenaufkommen bis hinab zu 10kbps
  • Netzwerke mit TXD DTO
  • Industrieautomation, Kontrolle, Sensoren und Antriebssysteme
  • Gebäude- und  Klimakontrollautomation
  • Sicherheitssysteme
  • Telecom-Basisstationsstatus und -kontrolle
  • CAN-Bus-Standards wie CANopen, CAN Kingdom, DeviceNet, NMEA2000

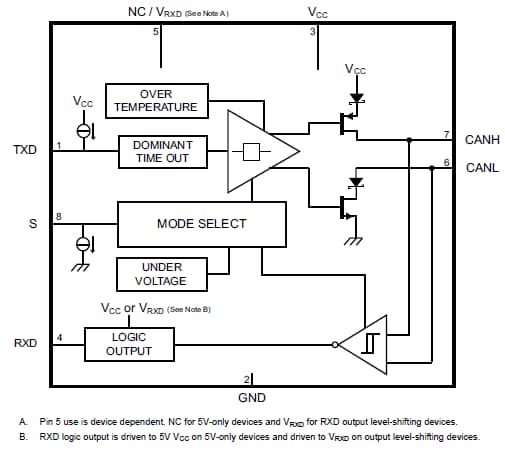

Blockdiagramm
Block Diagram
