Texas Instruments SIMPLE SWITCHER® Leistungsmodule
Die SIMPLE SWITCHER® Leistungsmodule von Texas Instruments eignen sich hervorragend für Applikationen, die eine hervorragende EMI- und thermische Leistungsfähigkeit, einen hohen Ausgangsstrom und eine hohe Ausgangsspannung erfordern. Diese Leistungsmodule wurden getestet, um extreme Bedingungen oder einfach einen Standard-Funktionssatz zu erfüllen. Die SIMPLE SWITCHER® Leistungsmodule bieten eine All-in-One-Leistungslösung in einem kleinen und benutzerfreundlichen Gehäuse für eine große Auswahl von Leistungsdesigns.
Merkmale
- Integrierte abgeschirmte Induktivität
- Präzisionsfreigabe, externer Soft-Start und Verfolgung für die Sequenzierung
- Standard-Sperrschichttemperaturbereich: -40 °C bis +125 °C
- Pin-zu-Pin-kompatibel für verschiedene Lastströme
- Niedrige Ausgangsspannungswelligkeit
- Erstklassige thermische Leistungsfähigkeit
- Benutzerfreundliches Gehäuse mit einzelnem freiliegendem Kupferboden
- Erfüllt die Norm EN55022 (CISPR22) Klasse B für abgestrahlte und leitungsgebundene EMI
Verwandte Produkte
Texas Instruments SIMPLE SWITCHER® Devices
Features robust power converter modules, regulators, and controllers, including tiny Nano solutions.
Texas Instruments SIMPLE SWITCHER®-Regler
Wird in Designs verwendet, die hohe Eingangsspannungen von bis zu 75 V und ein Gleichgewicht zwischen EOU und Flexibilität erfordern.
Texas Instruments SIMPLE SWITCHER® Controller
Leistungscontroller, die bis zu 12 A Ausgangsstrom in einer typischen Applikation liefern können.
SIMPLE SWITCHER® Nano-Module eignen sich hervorragend für platzbeschränkte Applikationen. Verwenden Sie Nano-Module, um den Platinenplatz von der Zwischenspannungsschiene zum Point-of-Load in Applikationen mit begrenztem Platz oder Höhe zu reduzieren und gleichzeitig eine verbesserte Systemleistung bereitzustellen.
Die LMZ1 SIMPLE SWITCHER bedrahteten Leistungsmodule eignen sich hervorragend für Applikationen, die einen standardmäßigen Funktionssatz erfordern. Alle Leistungsmodule der LMZ1-Baureihe verfügen über einen Präzisions-Freigabe-Pin und einen Soft-Start-Pin. Die LMZ1420x Leistungsmodule sind benutzerfreundliche DC/DC-Abwärtslösungen mit außergewöhnlichem Wirkungsgrad bei der Leistungsumwandlung, Leitungs- und Lastregelung und Ausgangsgenauigkeit.
Die LMZ2 SIMPLE SWITCHER Leistungsmodule sind mit Ausgangsströmen von bis zu 10 A und zusätzlichen Funktionen zur Versorgung von Hochstromzwischenschienen, FPGAs und rauschempfindlichen Applikationen erhältlich. Sie besitzen außerdem einen Frequenzsynchronisierungs-Pin, der die Schaltfrequenz der internen Schaltung steuert, sowie einen Stromaufteilungs-Pin zur Parallelschaltung mehrerer Leistungsmodule, um bis zu 60 A Ausgangsstrom zu erreichen.
Die LMZ3 SIMPLE SWITCHER Leistungsmodule enthalten einen DC/DC-Wandler, Induktivität und Passivbauteile in einem kleinen, flachen QFN-Gehäuse. Für das leistungsstarke und kompakte Punktlast-Design sind drei externe Komponenten erforderlich, wodurch das Schaltungsdesign wesentlich vereinfacht wird.
Spezialisierte Leistungsmodule
Leistungsmodule mit hoher Ausgangsspannung:
Die LMZ1420xH SIMPLE SWITCHER Leistungsmodule haben einen Ausgangsspannungsbereich von 5 V bis 30 V, während die Module LMZ1360xH und LMZ2360xH einen Ausgangsspannungsbereich von 3 V bis 16 V haben. Diese Leistungsmodule eignen sich ideal für die Umwandlung von Zwischenschienen, die Stromversorgung von Lüftern oder anderen nicht herkömmlichen Lastpunkten sowie für Sensor-Applikationen, die Spannungen unter -6 V erfordern.
EXT-Leistungsmodule (Erweiterte Temperatur, EXT):
Die SIMPLE SWITCHER EXT-Leistungsmodule bieten eine hervorragende Leistung unter extremsten Bedingungen mit garantierten erweiterten Umgebungstemperaturen bis hinunter zu -55 °C. Sie erfüllen die militärische MIL-STD-883-Norm in Bezug auf Schock und Vibration.

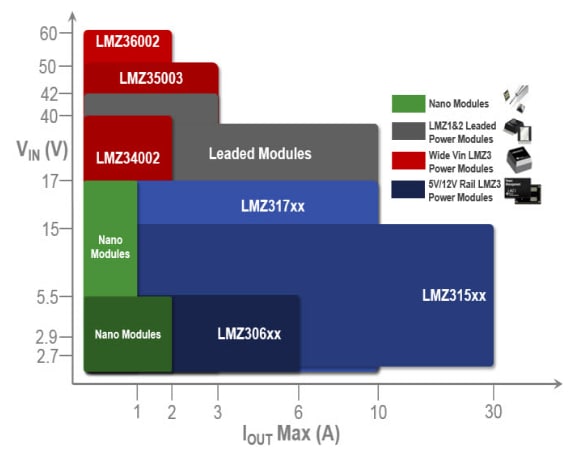

SIMPLE SWITCHER Leistungsmodule – Auswahlraster
