Texas Instruments OPAx397 E-trim™-Operationsverstärker

Die Operationsverstärker (OP Amps) OPAx397 e-trim ™ von Texas Instruments verfügen über einen extrem niedrigen Offset, eine Offsetdrift und einen Eingangsruhestrom mit Rail-to-Rail-Eingangs- und Ausgangsbetrieb.™ Zusätzlich zur präzisen Gleichstromgenauigkeit ist die Wechselstromleistung für geringes Rauschen und ein schnelles Einschwingverhalten optimiert. Diese Funktionen machen den OPAx397 zu einer ausgezeichneten Wahl für den Antrieb von präzisen Analog-Digital-Wandlern (ADCs) oder für das Puffern des Ausgangs von Digital-Analog-Wandlern (DACs) mit hoher Auflösung.

Der OPAx397 verfügt über die e-trim™-Operationsverstärkertechnologie von TI, um eine extrem niedrige Offset-Spannung und Offset-Spannungsdrift ohne Eingangszerhackung oder Auto-Zero-Techniken zu erreichen. Diese Technik ermöglicht einen extrem niedrigen Eingangs-Bias-Strom für Sensoreingänge oder Fotodioden-Strom-zu-Spannungsmessungen, wodurch leistungsstarke Transimpedanzstufen für optische Module oder medizinische Messgeräte erzeugt werden.

Merkmale

  • Niedrige Offsetspannung: ±60 µV (max.)
  • Niedrige Drift: ±0,18 µV/°C
  • Geringer Eingangs-Bias-Strom: 10 fA
  • Rauscharm: 4,4 nV/√Hz bei 10 kHz
  • Geringes 1/f-Rauschen: 2 µVPP (0,1 Hz bis 10 Hz)
  • Niedriger Versorgungsspannungsbetrieb: 1,7 V bis 5,5 V
  • Niedriger Ruhestrom: 1,22 mA
  • Schnelle Einschwingzeit: 0,75 µs (1 V bis 0,1 %)
  • Schnelle Anstiegsrate: 4,5 V/µs
  • Hoher Ausgangsstrom (+65/–55 mA Kurzschluss)
  • Verstärkungsbandbreite: 13 MHz
  • Rail-to-Rail-Ein- und -Ausgang
  • Spezifizierter Temperaturbereich: -40 °C bis +125 °C
  • EMI-/RFI-gefilterte Eingänge

Applikationen

  • Multiparameter-Patientenüberwachung
  • Elektrokardiogramm (EKG)
  • Chemie-/Gas-Analysator
  • Optisches Modul
  • Analoges Eingangsmodul
  • Prozessanalytik (pH, Gas, Konzentration, Kraft und Feuchtigkeit)
  • Gasdetektor
  • Analoge Sicherheitskamera
  • Merchant-DC/DC
  • Pulsoximeter
  • Inter-DC-Verbindung (Langstrecke, Unterwasser)
  • Datenerfassung (DAQ)

Applikationen in optischen Modulen

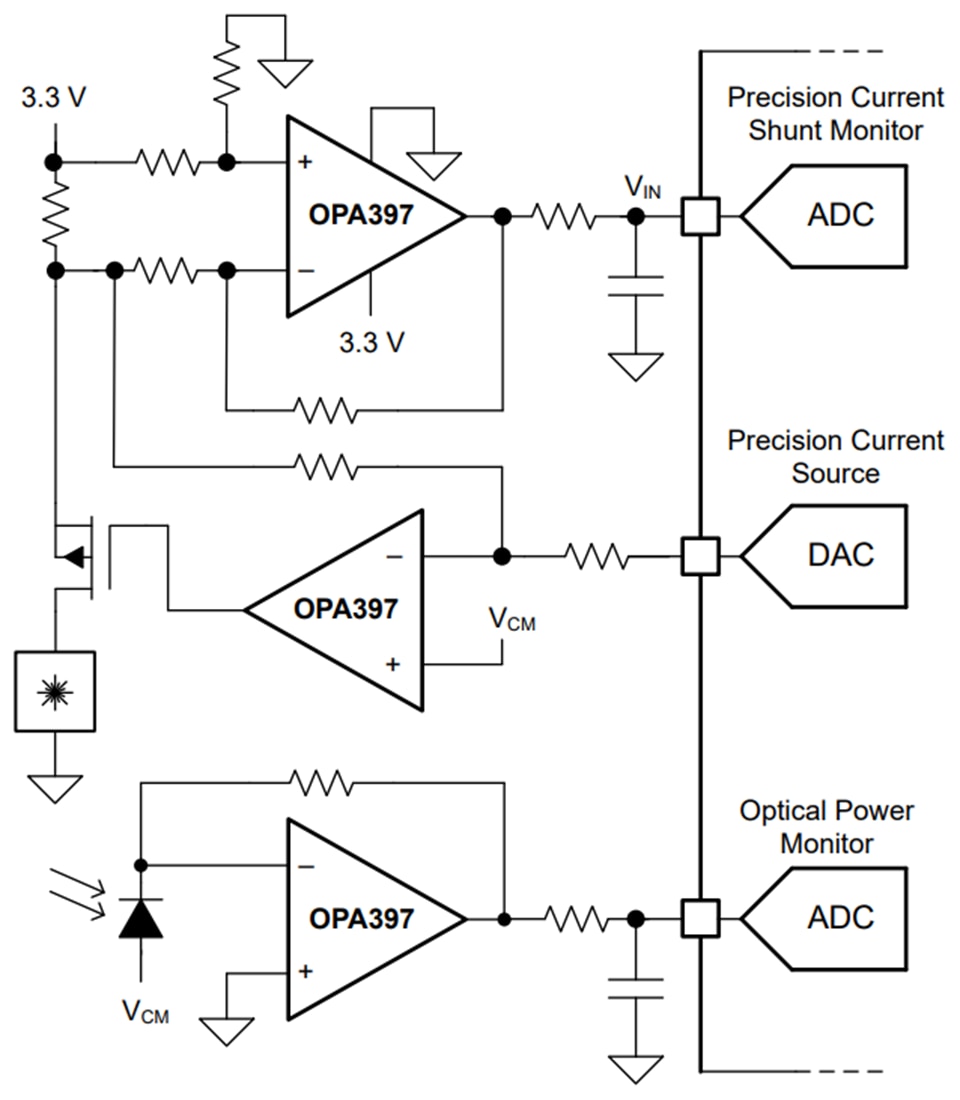

Applikations-Schaltungsdiagramm - Texas Instruments OPAx397 E-trim™-Operationsverstärker

Verwandte Development Tools

Texas Instruments DIY Universal-Verstärkerschaltung-EVMs

Bietet Ingenieuren und Heimwerkern (DIY) reale Verstärkerschaltungen.

Learn Moreüber Texas Instruments DIY Universal-Verstärkerschaltung-EVMs View Productsverwandt mit Texas Instruments DIY Universal-Verstärkerschaltung-EVMs
Veröffentlichungsdatum: 2021-08-30 | Aktualisiert: 2024-01-05
