Texas Instruments OPA593EVM Operationsverstärker-Evaluierungsmodul (EVM)
Das Texas Instruments OPA593EVM Operationsverstärker-Evaluierungsmodul (EVM) bietet eine Plattform zur Evaluierung des OPA593 Hochspannungs-Hochstrom-Operationsverstärkers. Mehrere Komponenten-Footprints ermöglichen die meisten gängigen Operationsverstärkerschaltungs-Konfigurationen, einschließlich der verbesserten Strompumpe von Howland. Das PCB-Layout und die Footprints des Evaluierungsmoduls können mit etwas Fantasie verschiedene Ausführungen dieser Schaltungsdesigns aufnehmen.
Mit diesem Evaluierungsmodul kann das OPA593EVM von Texas Instruments einfach als nicht-invertierender, invertierender Differenzverstärker oder als verbesserte Howland-Strompumpe (V-zu-I-Wandler) konfiguriert werden. Die Schaltung des Benutzers wird auf einer PCB-Baugruppe mit einer Breite von 13,4 cm, einer Länge von 10,8 cm und einer Höhe von 3,2 cm realisiert und kann den OPA593DNT in einem 12-Pin-SON(12)-Gehäuse von 4 mm x 4 mm aufnehmen. Die oberen, internen und unteren Kupfermuster des Evaluierungsmoduls, die unter dem Gehäuse liegen und sich vom Gehäuse nach außen erstrecken, sind als effektiver Kühlkörper optimiert. Das Board-Design überträgt die Wärme vom Operationsverstärker auf das umliegende Kupfer und dann auf die Luft, was zur Kühlung des Operationsverstärker-Chips beiträgt.
Merkmale
- Das flexible Design ermöglicht gängige Schaltungskonfigurationen
- Einfacher Zugriff auf relevante Knoten mit Testpunkten und Reihenklemmen
- Enthält Schutzfunktionen gegen die Verpolung der Stromversorgung und gegen Rückstöße induktiver Lasten.
- Die Spuren und Flächen des PC-Boards bieten eine gute Kühlkörperfähigkeit und eignen sich für viele Applikationen

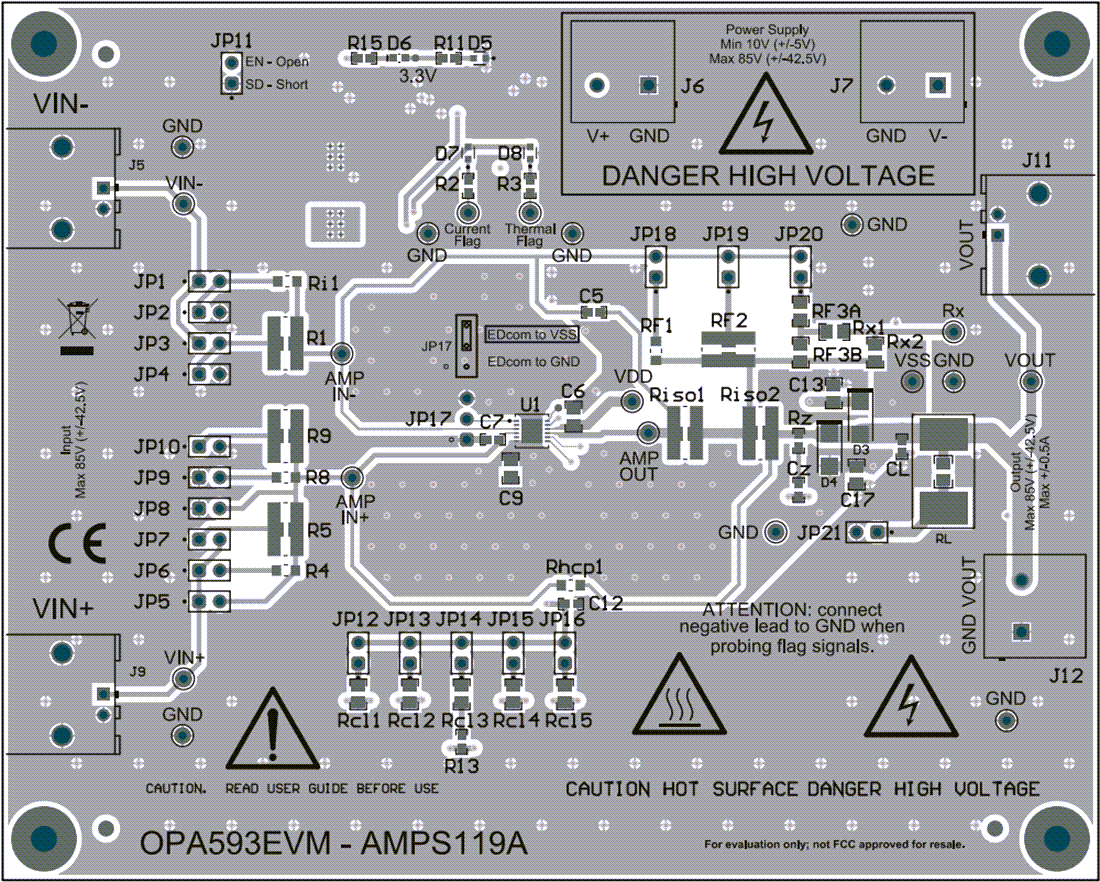

Board-Layout
